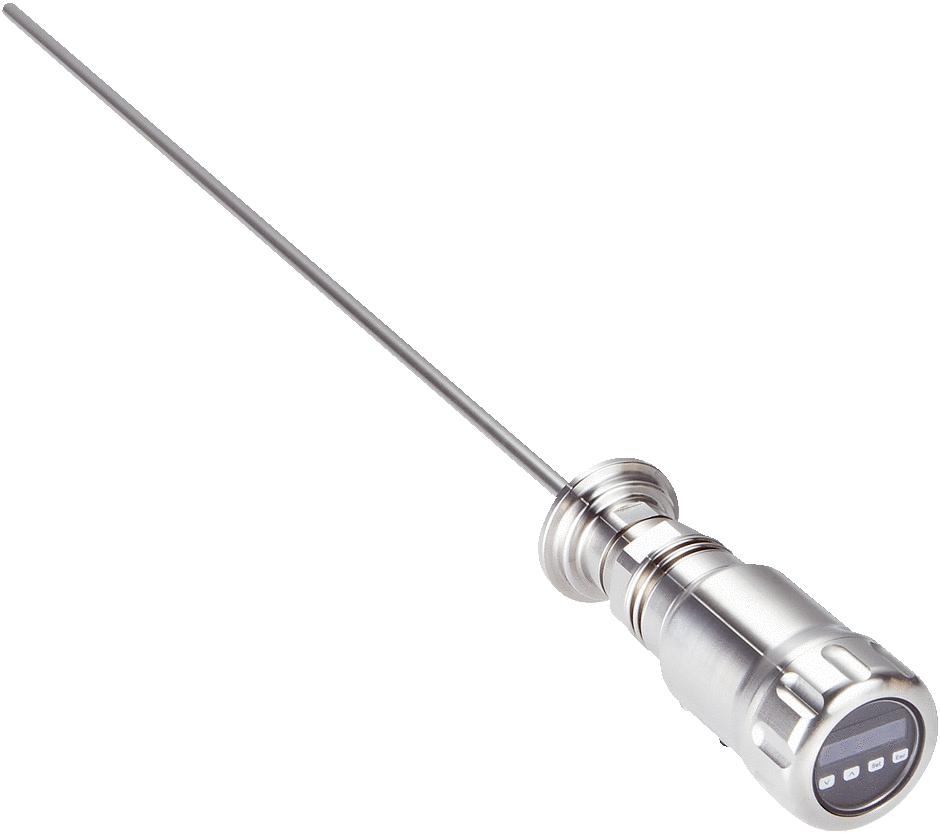

Датчики уровня заполнения LFP Cubic / Датчик TDR

Датчики уровня заполнения LFP Cubic / Датчик TDR
Датчики уровня заполнения LFP Cubic / Датчик TDR

Для оформления заявки добавьте оборудование
в корзину и сформируйте заказ

артикул: LFP1600-B4NMB
Под заказ
Запрос цены

Доставка в любой регион России транспортной
компанией на Ваш выбор

Параметр Значение
Общие характеристики
Артикул LFP1600-B4NMB
Коллекция LFP Cubic
Техпаспорт Array
Данные окружающей среды
Диапазон температур при работе –20 °C ... +60 °C
Диапазон температур при хранении –40 °C ... +80 °C
Классификации
ECl@ss 5.0 27371813
ECl@ss 5.1.4 27371813
ECl@ss 6.0 27371813
ECl@ss 6.2 27371813
ECl@ss 7.0 27371813
ECl@ss 8.0 27371813
ECl@ss 8.1 27371813
ECl@ss 9.0 27371813
ETIM 5.0 EC001447
ETIM 6.0 EC001447
UNSPSC 16.0901 41113710
Производительность
Оценка < 400 ms
Разрешение < 2 mm
Электропроводимость Без ограничений
Точность измерительного элемента ± 5 mm 1)
Воспроизводимость ≤ 2 mm
Диэлектрическая постоянная

≥ 5 в стержневом зонде / тросовом зонде

≥ 1,8 с коаксиальной трубой

Неактивная область на конце зонда ≥ 10 mm 1)
Максимальное изменение уровня заполнения ≤ 500 mm/s
Неактивная область на техническом подключении 25 mm 2)
Средняя наработка до отказа 194,3 лет (EN ISO 13849-1)
Характеристики
Среда Жидкости
Рабочая температура –20 °C ... +100 °C
Рабочее давление –1 bar 10 bar
Способ измерения Предельное значение, непрерывно
Сертификат cULus
Сертификат RoHS
Длина зонда 1.600 mm
IO-Link
Конструкция Стандарт
Вид зонда Стержневой зонд
Электрика
Напряжение питания 12 V DC ... 30 V DC 1)
Потребление тока ≤ 100 mA при 24 ВDC без выходной нагрузки
Время инициализации ≤ 5 s
Класс защиты III
Тип подключения Круглый штекерный соединитель M12 x 1, 5-контактный
Выходной сигнал

4 мА ... 20 мА / 0 В ... 10 В с автоматическим переключением в зависимости от выходной нагрузки 1)

1 транзисторный выход PNP (Q1) и 1 транзисторный выход PNP/NPN (Q2) с возможностью переключения 1)

1 x PNP + 1 x PNP/NPN + 4 mA ... 20 mA / 0 V ... 10 V

Выходной ток < 100 mA
Выходная нагрузка 4–20 мА < 500 Ом при Uv > 15 В, 4–20 мА < 350 Ом при Uv > 12 В, 0–10 В > 750 Ом при Uv 14 ≥ В
Нижний уровень сигнала 3,8 mA ... 4 mA
Верхний уровень сигнала 20 mA ... 20,5 mA
Сигнальное напряжение HIGH Uv - 2 В
Сигнальное напряжение LOW ≤ 2 В
Индуктивная нагрузка < 1 H
Емкостная нагрузка 100 nF
ЭМС EN 61326-2-3, 2014/30/EU
Гистерезис Мин. 2 мм, свободная настройка
Тип защиты IP67: EN 60529
Температурный дрейф < 0,1 mm/K
Механика
Технические подключения ¾" NPT
Материалы, соприкасающиеся со средой 1.4404, PTFE, FKM
Материал корпуса Конструкционный пластик ПБТ
Макс. нагрузка на зонд ≤ 6 Nm
