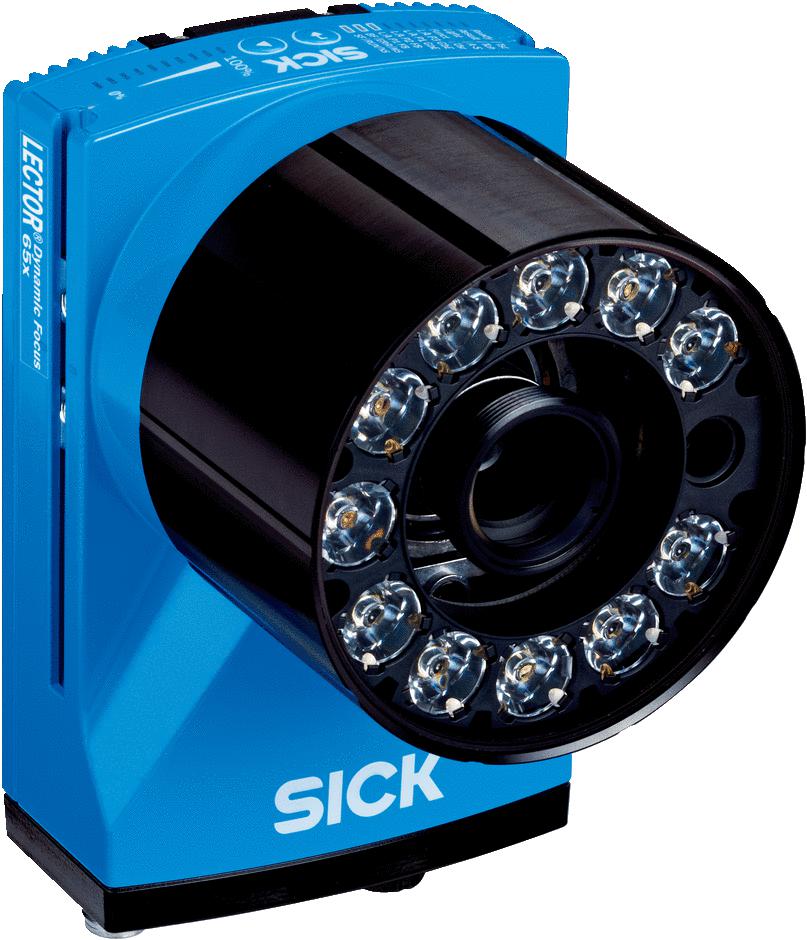

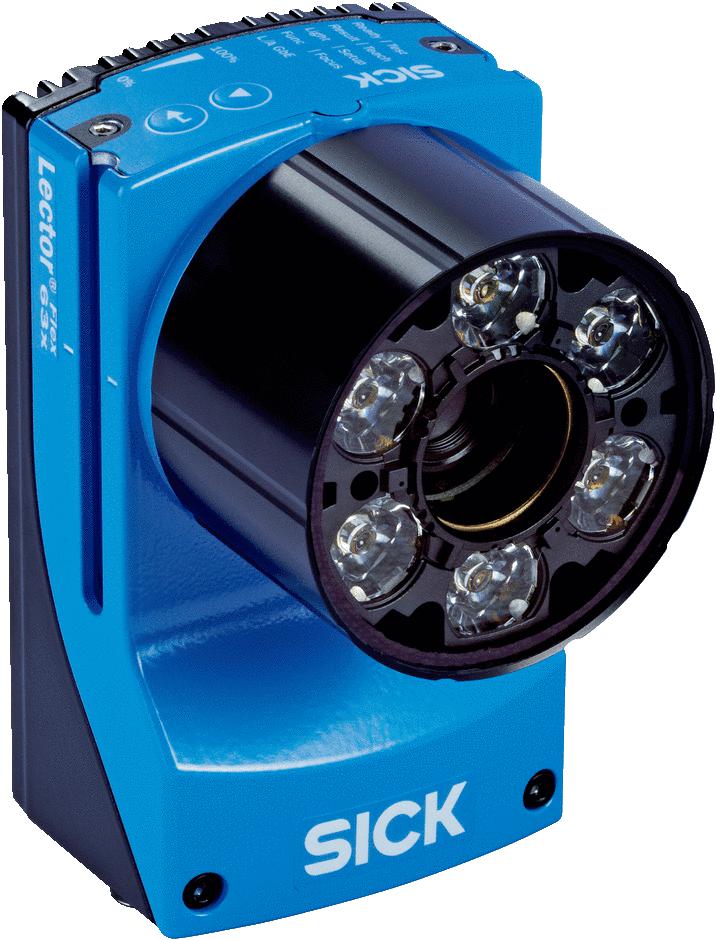

Считыватели кода на основе камеры / Видеодатчики 2D Lector62x / Lector620 ECO

Считыватели кода на основе камеры / Видеодатчики 2D Lector62x / Lector620 ECO
Считыватели кода на основе камеры / Видеодатчики 2D Lector62x / Lector620 ECO

Для оформления заявки добавьте оборудование
в корзину и сформируйте заказ

артикул: ICR620E-H12013 ECO
Под заказ
Запрос цены

Доставка в любой регион России транспортной
компанией на Ваш выбор

Параметр Значение
Общие характеристики
Артикул ICR620E-H12013 ECO
Коллекция Lector62x
Техпаспорт Array
Механика/электроника
Напряжение питания 10 V DC ... 30 V DC
Класс защиты III
Тип защиты IP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02))
Вес 170 g
Потребляемая мощность Typ. 3 W
Электрическое подключение 1 x 15-контактный разъем D-Sub-HD (0,9 м)
Цвет корпуса Светло-голубой (RAL 5012)
Размеры (Д x Ш x В) 71 mm x 43 mm x 35,6 mm 1)
Выходной ток ≤ 100 mA
Электробезопасность EN 60950-1 (2006-04) / EN 60950-1/A11 (2009-03)
Корпус Алюминиевое литье
Средняя наработка на отказ 75.000 h
Классификации
ECl@ss 5.0 27280103
ECl@ss 5.1.4 27280103
ECl@ss 6.0 27280103
ECl@ss 6.2 27280103
ECl@ss 7.0 27280103
ECl@ss 8.0 27280103
ECl@ss 8.1 27280103
ECl@ss 9.0 27280103
ETIM 5.0 EC002550
ETIM 6.0 EC002550
UNSPSC 16.0901 43211701
Данные окружающей среды
Нечувствительность ко внешним источникам света 2.000 lx, на код
Виброустойчивость EN 60068-2-6:2008-02
Диапазон рабочих температур 0 °C ... +50 °C
Электромагнитная совместимость (ЭМС) EN 61000-6-2 (2006-03) / EN 61000-6-2 (2009-05)
Ударопрочность EN 60068-2-27:2009-05
Допустимая относительная влажность воздуха 90 %, без образования конденсата
Характеристики
Источник света Светодиоды подсветки: видимый красный свет (λ= 617 ± 15 нм) Светодиод обратной связи: видимый зеленый свет (λ = 525 ± 15 нм)
Частота сканирования 25 Hz, Разрешение WVGA
Датчик Датчик с КМОП-матрицей, оттенки серого
Фокус Регулируемый фокус (электрически)
Внутренняя подсветка Красный
Класс светодиода 1 (IEC 62471:2006-07, EN 62471:2008-09)
Объектив Интегрированный7 mm
Разрешение кода ≥ 0,1 mm 1)
Расстояние считывания 40 mm ... 1.500 mm 1) 2)
Разрешение датчика 752 px x 480 px (WVGA)
Интерфейсы
Последовательный ✔ , RS-232, RS-422Host, AUX0,3 kBaud ... 115,2 kBaud, AUX: 57,6 кбод (RS-232)
PROFIBUS DP ✔В качестве опции через внешний модуль промышленной сети CDF600-2
CANopen ✔20 kbit/s ... 1 Mbit/s
PROFINET ✔В качестве опции через внешний модуль промышленной сети CDF600-2PROFINET Single Port, PROFINET Dual Port
EtherCAT® ✔В качестве опции через внешний модуль промышленной сети CDF600-2
CAN ✔Сеть датчиков SICK CSN на базе CAN (мастер/слейв, мультиплексер/сервер)20 kbit/s ... 1 Mbit/s
USB ✔USB 2.0 (только для параметризации)AUX
Оптическая индикация 16 LEDs (5 индикаторов состояния, 10 светодиодных шкальных индикаторов, 1 зеленый светодиод обратной связи)
Пользовательские интерфейсы Веб-сервер
Конфигурационное ПО SOPAS ET
Элементы управления 2 клавиши (выбор и запуск / отключение функций)
Максимальная частота энкодера 300 Hz
Управление внешней подсветкой Через цифровой выход (триггер макс. 24 В)
Сохранение и вызов данных Сохранение изображений и данных на карте памяти MicroSD и посредством внешнего протокола FTP
Акустическая индикация Бипер/зуммер (отключаемый, с возможностью функции получения результата)
Цифровые выходы 4 («Результат 1», «Результат 2», 2 выхода через опциональный накопитель параметров CMC600 в CDB620/CDM420)
Цифровые входы 4 («Датчик 1», «Датчик 2», 2 входа через опциональный накопитель параметров CMC600 в CDB620/CDM420)
Тактирование сигналов считывания Цифровые входы, свободно, Последовательный интерфейс, CAN, Автотактирование, Режим «Презентация»
Производительность
Читаемые структуры кодов 1D, Stacked, 2D
Виды штрихкода GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93
Виды 2D-кодов Data-Matrix ECC200, GS1 Data-Matrix, PDF417, PDF417 Truncated, QR-код
Внутренняя память изображений 135 MB
Количество кодов на считывающий проход 1 ... 50
Количество символов на считывающий проход 500 (с функцией CAN-мультиплексер)
Скорость транспортировки 2 m/s
