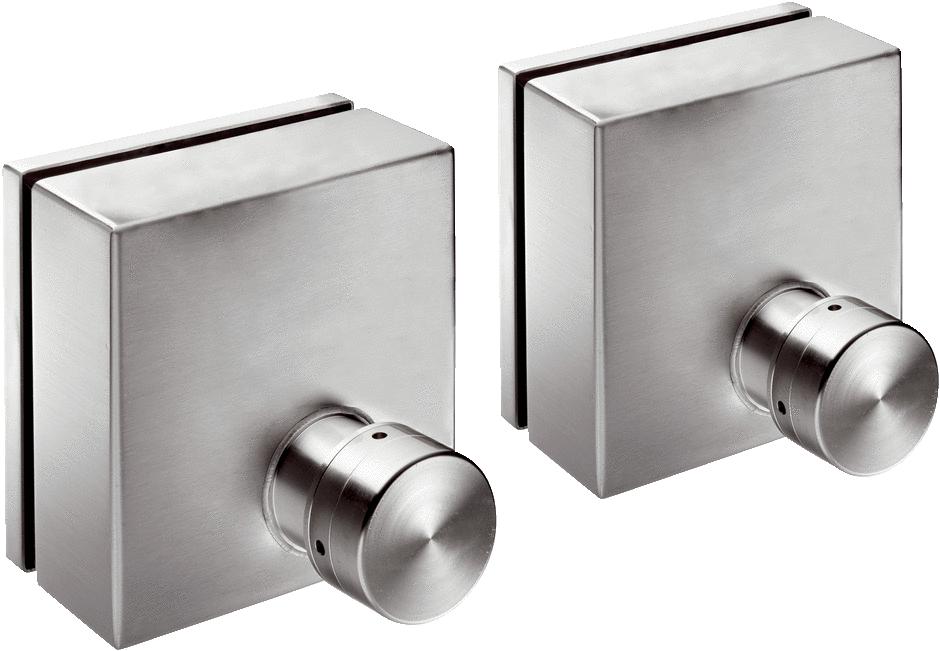

| Параметр | Значение |
| Общие характеристики | |
| Артикул | FLOWSIC200 |
| Коллекция | FLOWSIC200 |
| Техпаспорт | Array |
| Система FLOWSIC200 | |
| Измеряемые величины | Скорость потока, Направление потока, Температура |
| Принцип измерения | Ультразвуковой (измерение разности времен прохождения ультразвуковых импульсов по потоку и против потока газа) |
| Диапазоны измерения | 0 ... ± 20 m/s |
| Точность | ± 0,1 m/s В зависимости от применения устройства |
| Диагностические функции | Внутренний тест нулевой и опорной точек Расширенная диагностика устройств с помощью программного обеспечения SOPAS ET |
| Номинальный диаметр трубы | 3,5 m ... 22 m3,5 m ... 35 m |
| Температура окружающей среды | –40 °C ... +60 °C |
| Температура хранения | –40 °C ... +70 °C |
| Влажность окружающей среды | ≤ 100 % Относительная влажность |
| Соответствие | RABT 2006 ASTRA «Директива: вентиляция дорожных тоннелей» (2008) RVS 09.02.22 |
| Электробезопасность | CE |
| Класс защиты | IP66 |
| Управление | Через ЖК-дисплей (опция) или программное обеспечение SOPAS ET |
| Исполнение | FLSE200-M: корпус из алюминиевого литья под давлением, алюминиевый датчик FLSE200-H-M/-H: корпус из нержавеющей стали, титановый датчик |
| Размеры (Ш x В x Г) | Детали см. на размерных чертежах |
| Монтаж | Типичная высота над дорожным полотном: 4,2 м; под углом 45...60° к оси тоннеля |
| Системные компоненты | 2 приемопередающих блока FLSE200 1 блок управления MCU 2 блока подключения 2 соединительных кабеля 2 настенных держателя |
| Блок управления MCU | |
| Описание | Стандартный блок управления и обработки информации для восьми измерительных точек FLOWSIC200 |
| Класс защиты | IP65 |
| Аналоговые выходы | 1 Выходы: 0/2/4 ... 20 mA, 750 Ω Гальваническая развязка; дополнительные выходы при применении I/O-модулей (опция) |
| Аналоговые входы | 2 Входы: 0 ... 20 mA Без гальванической развязки; дополнительные входы при применении модулей входа/выхода (опция) |
| Цифровые выходы | 5 Релейные выходы (переключатель), беспотенциальные: 48 V AC, 1 A Безопасное сверхнизкое напряжение; для сигналов состояния «Работа/неисправность», «Предельное значение», «Предупреждение», «Техническое обслуживание» и «Контрольный цикл» |
| Цифровые входы | 4 Беспотенциальные контакты: Дополнительные вводы при применении I/O-модулей |
| USB | ✔Привязка к ПО SOPAS ET |
| Последовательный | ✔RS-232RS-485Привязка к ПО SOPAS ETВнутренняя системная шина |
| Modbus | ✔ОпцияRTU RS-485 |
| Ethernet | ✔Опция |
| PROFIBUS DP | ✔Опция |
| HART | ✔Опция |
| Индикация | ЖК-дисплей Светодиоды состояния «Питание», «Техническое обслуживание» и «Неисправность» |
| Управление | Через ЖК-дисплей или программное обеспечение SOPAS ET |
| Размеры (Ш x В x Г) | Детали см. на размерных чертежах |
| Вес | ≤ 5 kg |
| Электрическое подключение | 90 ... 250 V AC50 Hz / 60 Hz≤ 50 W |
| Опции | Модуль (модули) интерфейсный Модуль (модули) входа/выхода |
