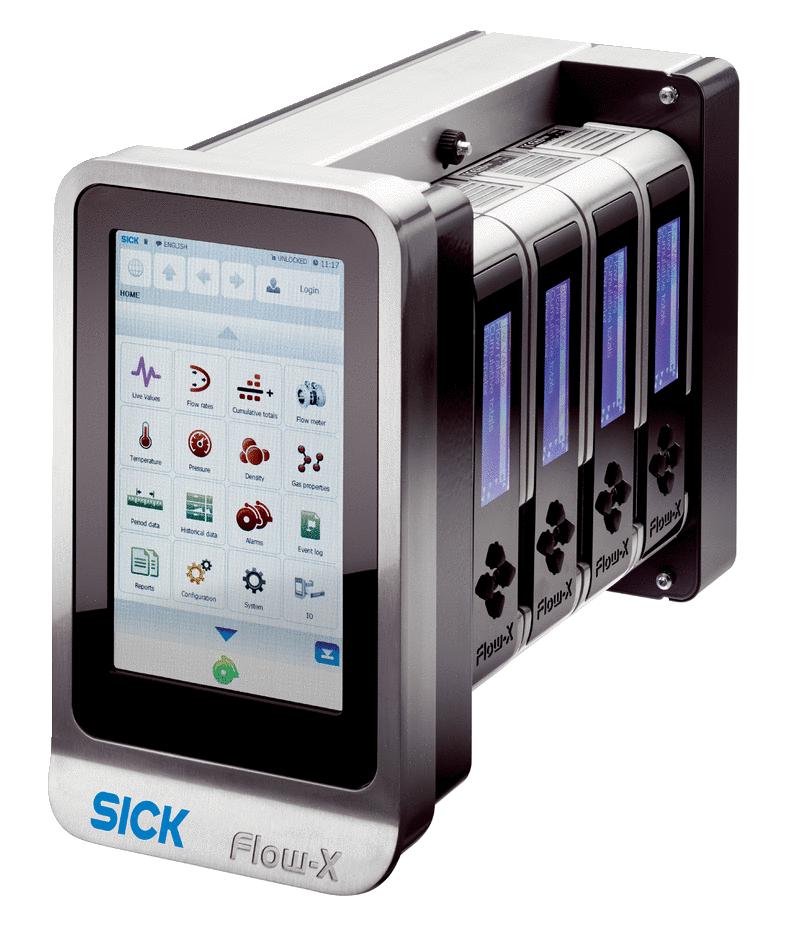

Цифровые решения для измерения потока Flow-X

Для оформления заявки добавьте оборудование
в корзину и сформируйте заказ

артикул: Flow-X

Под заказ

Запрос цены

В избранное Сравнить

Доставка в любой регион России транспортной
компанией на Ваш выбор

Технические характеристики
Документация

Параметр	Значение
Общие характеристики
Артикул	Flow-X
Коллекция	Flow-X
Техпаспорт	Array
Система
Температура окружающей среды	+5 °C ... +55 °C
Температура хранения	–20 °C ... +70 °C
Влажность окружающей среды	≤ 90 % Относительная влажность; без образования конденсата
Соответствие	MID API 21.1 EN 12405
Аналоговые выходы	Flow-X/P: 4x ... 16x Flow-X/C, Flow-X/S: 4x 0/4 ... 20 mA Или 1 V ... 5 V Разрешение 14 бит; 0,075 % конечного значения диапазона измерений.
Modbus	✔Flow-X/P: RS485(ASCII/RTU) / RS232 (4x ... 10x)Flow-X/C: RS485(ASCII/RTU) / RS232 (2x)Flow-X/S: RS485(ASCII/RTU) / RS232 (2x)
HART	✔Flow-X/P: 4x ... 16xFlow-X/C, Flow-X/S: 4xПримечание: вход токовой петли для трансмиттеров, совместимых с HART
Размеры (Ш x В x Г)	См. габаритные чертежи
Вес	Flow-X/P1: ≤ 4,4 kg Flow-X/P2: ≤ 5,2 kg Flow-X/P3: ≤ 6 kg Flow-X/P4: ≤ 6,8 kg Flow-X/S: ≤ 2,4 kg Flow-X/C: ≤ 2,7 kg
Электрическое подключение	24Flow-X/P (для каждого модуля), Flow-X/S: ≤ 0,3 A Номинально
Ethernet	✔Modbus TCP, HTTP, XML (2x)
Последовательный	✔Flow-X/P, Flow-X/C: RS232 (1x)
Аналоговые входы	Flow-X/P: 6x ... 24x Flow-X/C, Flow-X/S: 6x Возможность конфигурации как: 0/4 ... 20 mA 0 ... 5 V Вводы трансмиттеров с высокой точностью: ошибка < 0,008 % конечного значения диапазона, разрешение 24 бит
Цифровые входы и выходы	Flow-X/P: 16x ... 64x Flow-X/C, Flow-X/S: 16x Настраиваются программным обеспечением как вводы или выходы состояния
Прочие входы	Flow-X/PT100: 2x ... 8x датчиков температуры PT100 Flow-X/C, Flow-X/S: 2x датчика температуры PT100 Разрешение: 0,02°C (–220°C ... +220°C) Максимальная ошибка 0 ... +50 °C: +0,05 °C -220 ... +220 °C: +0,5 °C
Метод расчета	PTZ
Сжимаемость	SGERG AGA NX-19 AGA 8 Gross methods AGA 8 (detailed) MR-113 GERG91mod (GOST 30319.2-1996) GOST 30319.2-2015
Поддерживаемые газовые хроматографы	Поддерживает все распространенные типы газовых хроматографов (например, ABB, Daniel, Elster, Siemens)
Компоненты платы CPU	Flow-X/P, FLOW-X/S: 400 МГц процессор i.MX с math-сопроцессором и FPGA 128 MB RAM Флэш-накопитель 1024 мБ Часы реального времени с внутренним литиевым элементом питания, точность выше 1 с/день Flow-X/C: 800 МГц процессор i.MX с math-сопроцессором и FPGA RAM 512 мБ Флэш-накопитель 1024 мБ

Цифровые решения для измерения потока Flow-X: Паспорт (1)
