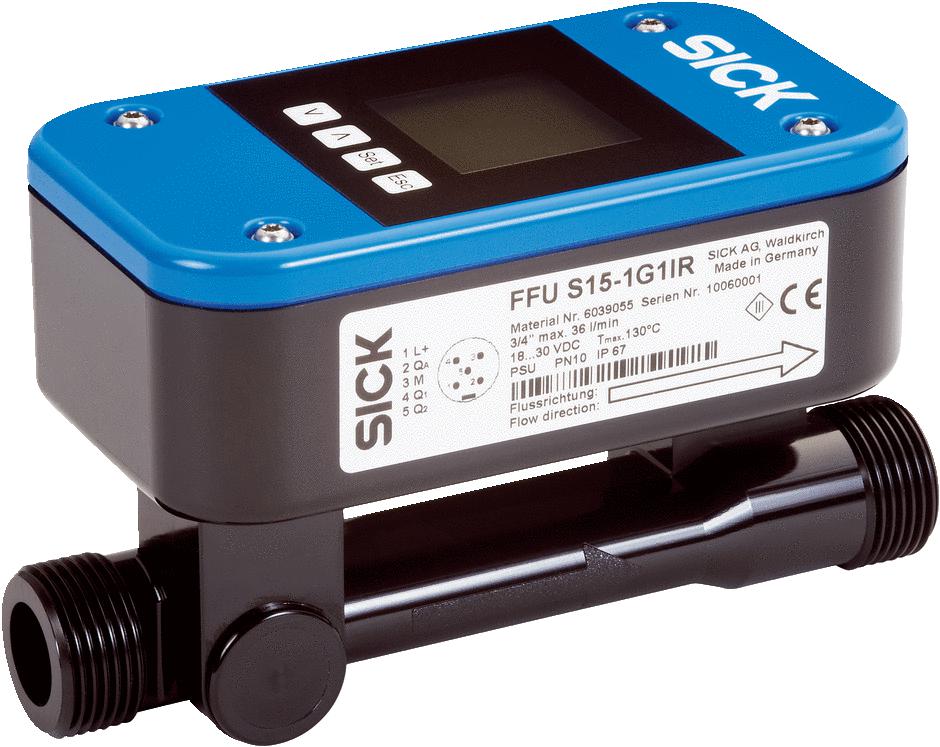

Датчики потока FFU

Датчики потока FFU
Датчики потока FFU

Для оформления заявки добавьте оборудование
в корзину и сформируйте заказ

артикул: FFUS15-1C1IO
Под заказ
Запрос цены

Доставка в любой регион России транспортной
компанией на Ваш выбор

Параметр Значение
Общие характеристики
Артикул FFUS15-1C1IO
Коллекция FFU
Техпаспорт Array
Данные окружающей среды
Диапазон температур при работе 0 °C ... +60 °C
Диапазон температур при хранении –20 °C ... +70 °C
Классификации
ECl@ss 5.0 27371815
ECl@ss 5.1.4 27371815
ECl@ss 6.0 27371815
ECl@ss 6.2 27371815
ECl@ss 7.0 27371815
ECl@ss 8.0 27371815
ECl@ss 8.1 27371815
ECl@ss 9.0 27371815
ETIM 5.0 EC002580
ETIM 6.0 EC002580
UNSPSC 16.0901 41112501
Производительность
Разрешение 0,006 l/min
Минимальный расход ≥ 0,9 l/min 1)
Максимальный расход 0 l/min ... 36 l/min
Подводящая линия 30 cm
Отводящая линия 5 cm
Электропроводимость Без ограничений
Точность измерительного элемента 2 % от конечного значения 2)
Воспроизводимость ≤ 0,5 %
Характеристики
Принцип измерения Ультразвуковой датчик
Среда Жидкости
Номинальный диаметр измерительной трубы DN 15
Рабочая температура 0 °C ... +80 °C
Рабочее давление Max. 16 bar
Электрика
Напряжение питания 18 V DC ... 30 V DC 1)
Остаточная пульсация ≤ 5 Vss 2)
Потребление тока ≤ 180 mA 3)
Время инициализации ≤ 5 s
Класс защиты III
Тип подключения Круглый штекерный соединитель M12 x 1, 5-контактный
Выходной сигнал Аналоговый выход 4–20 мА, 0–20 мА для текущего потока и температуры, 1 импульсный выход / выход состояния транзисторный выход для подсчета количества материала, контроля пустой трубы, предельного значения расхода, дозирующий выход, направления потока (в зависимости от модели) 1)
Выходной ток < 100 mA 4)
Выходная нагрузка < 500 Ом
Нижний уровень сигнала 3,8 mA ... 4 mA
Верхний уровень сигнала 20 mA ... 20,5 mA
Импульсный выход / Частотный выход 0–10 кГц
Продолжительность импульса ≤ 1 s
Сигнальное напряжение HIGH Uv - 2 В
Сигнальное напряжение LOW ≤ 2 В
Индуктивная нагрузка 1 H
Емкостная нагрузка 100 nF
Оценка Без фильтрации — 100 мс, со слабой фильтрацией — 300 мс, со средней фильтрацией — 1 с, с сильной фильтрацией — 4,2 с 5)
Механика
Технические подключения Зажим (DIN 11864-3)
Материалы, соприкасающиеся со средой PPSU
Материал корпуса PPSU
Тип защиты IP67
Вес 350 g
