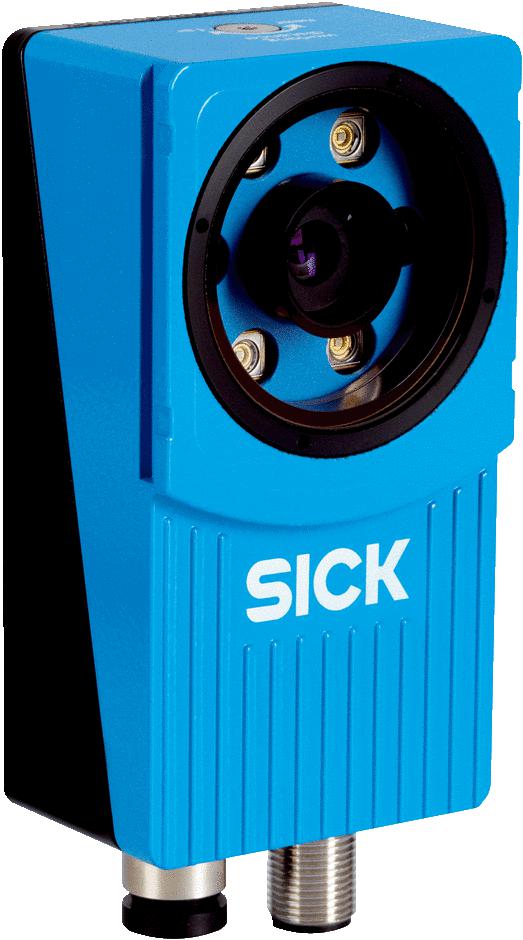

Видеодатчики 2D Inspector / Inspector PIM-series

Видеодатчики 2D Inspector / Inspector PIM-series
Видеодатчики 2D Inspector / Inspector PIM-series

Для оформления заявки добавьте оборудование
в корзину и сформируйте заказ

артикул: VSPM-6F2313
Под заказ
Запрос цены

Доставка в любой регион России транспортной
компанией на Ваш выбор

Параметр Значение
Общие характеристики
Артикул VSPM-6F2313
Коллекция Inspector
Техпаспорт Array
Механика/электроника
Напряжение питания 24 V DC, ± 20 %
Остаточная пульсация < 5 Vss
Потребление тока < 450 mA, без выходной нагрузки
Тип защиты IP67
Вес 350 g
Материал корпуса Алюминий
Материал переднего окна Стекло
Соединения

M12, 12-контактный штекер

M12, 4-контактный гнездовой разъем

Размеры (Д x Ш x В) 100 mm x 53 mm x 38 mm
Данные окружающей среды
Диапазон температур при работе 0 °C ... +45 °C 1)
Диапазон температур при хранении –20 °C ... +70 °C 1)
Устойчивость к сотрясениям EN 60068-2-27
Устойчивость к вибрации IEC 60068-2-6
Классификации
ECl@ss 5.0 27310205
ECl@ss 5.1.4 27310205
ECl@ss 6.0 27310205
ECl@ss 6.2 27310205
ECl@ss 7.0 27310205
ECl@ss 8.0 27310205
ECl@ss 8.1 27310205
ECl@ss 9.0 27310205
ETIM 5.0 EC001820
ETIM 6.0 EC001820
UNSPSC 16.0901 43211731
Интерфейсы
Цифровой выход 3 переключающих выхода, 24 В (тип B)
EtherNet/IP™ ✔100 Mbit/s
Ethernet ✔ , TCP/IP100 Mbit/s
Цифровой вход 4 входа (24 V)
Пользовательские интерфейсы Веб-сервер
Конфигурационное ПО SOPAS ET
Конфигурируемые входы Внешний триггер, Вход энкодера, внешнее обучение, Выбор памяти эталонных объектов
Конфигурируемые выходы Выход программируется логически, дополнительные возможности сохранения изображений по FTP
Выходной ток ≤ 100 mA
Стандартные выходы Объект не зарегистрирован, всё в порядке, ошибка детали
Максимальная частота энкодера 40 kHz
Управление внешней подсветкой 5 V TTL
Сохранение и вызов данных Журнал на 30 изображений, Сохранение изображений на ПК, Сохрнение изображений по FTP
Связь по протоколу Ethernet Web-API
Расширение модуля ввода-вывода 5 входов для выбора объекта, 16 выходов
Характеристики
Технология 2D, Покадровая съемка, Анализ изображения
Постановка задачи

Инспекция

Контроль

Измерение

Категория продукции Конфигурируемые устройства
Набор инструментов Видеоискатель «объектов», Счетчик пикселей, Счетчик пикселей по краям, Паттерн, Видеоискатель «пятен», Полигон., Край, Окружность, Расстояние, Уголок, Счётчик краёв, Найти максимум
Датчик Датчик с КМОП-матрицей, оттенки серого
Фокус Регулируемый фокус (вручную)
Рабочее расстояние ≥ 50 mm
Внутренняя подсветка UV
Класс светодиода Группа риска 1 (небольшой риск, IEC62471 : 2006)
Область спектра Ок. 400 nm ... 750 nm
Офлайн-поддержка Emulation
Объектив Сменный (крепление M12)1/3"10 mm
Калибровка Коррекция дисторсии объектива и перспективы, результаты в мм
Коррекция координат робота
Рабочее расстояние со встроенной подсветкой 50 mm ... 200 mm
Зона обзора встроенной подсветки 22 mm x 15 mm ... 79 mm x 58 mm
Производительность
Разрешение датчика 640 px x 480 px
Частота развертки/регенерации изображения 40 fps 1)
Кол-во контролируемых зон 64
Кол-во эталонных объектов 32 объекта
