Реле давления

Назначение и сферы применения

Реле давления, включенное в гидравлическую систему, отвечает за пуск и остановку насоса подачи. Основные задачи устройства:

• Контроль давления в системе.
• Регулировка рабочего диапазона давления.
• Защита электродвигателя насоса от чрезмерного нагревания.
• Защита насоса от так называемого «сухого хода» (когда насос работает вхолостую без воды).

Автоматика этого типа используется для совместной работы с поверхностными, скважинными и погружными дренажными насосами, гидроаккумуляторами.

Конструкция и принцип работы

Электромеханическое реле давления состоит из:

• Пластикового корпуса со съемной крышкой.
• Металлического основания со штуцером для присоединения к магистрали.
• Двух пружин (большой и малой) с регулировочными гайками.
• Гибкой мембраны с поршнем.
• Клеммной коробки с заземлением и клеммами для подключения к однофазной сети.

Мембрана соединена с напорной магистралью и передает усилие на пружину минимального давления. При падении давления ниже допустимого уровня механизм замыкает цепь, включая подачу, при повышении – отключает. Диапазон допустимых значений устанавливается путем регулировки двух гаек.

Момент активации насоса определяет предустановленный большой пружиной нижний предел давления. Чем туже закручена гайка большой пружины, тем выше нижний предел. Малая пружина определяет разницу между верхним и нижним пределами давлений – так называемую «дельту». Если закручивать гайку на малой пружине – «дельта» увеличивается. При этом нижний предел давления (точка включения насоса) не меняется, а верхний предел (момент отключения насоса) – увеличивается.

Чем больше «дельта» давлений, тем реже активируется насос, но и тем выше перепады давления в системе. Наоборот, при снижении «дельты» насос запускается чаще и, соответственно, быстрее вырабатывает свой ресурс.

Виды реле

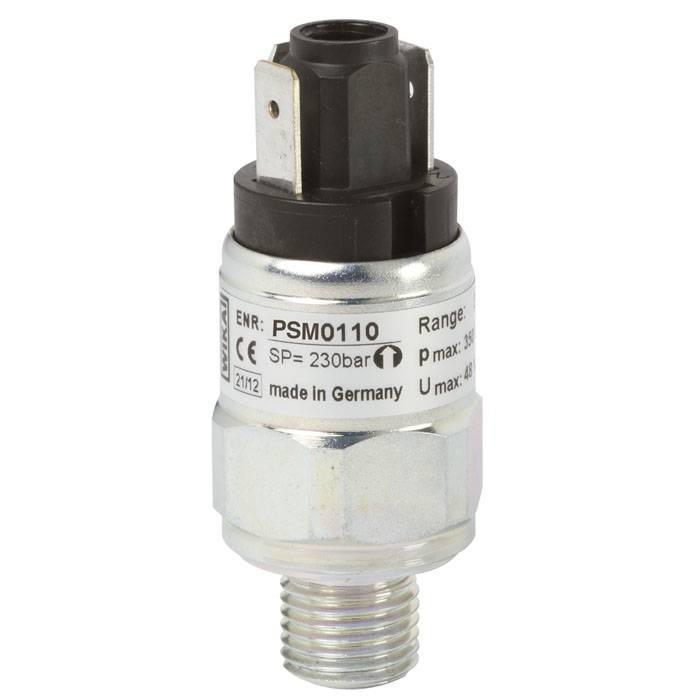

• Электромеханические – в них под действием гибкой мембраны пружина замыкает или размыкает электроконтакты. Комплектуются кнопкой сброса для первого запуска оборудования, когда в системе еще нет воды.

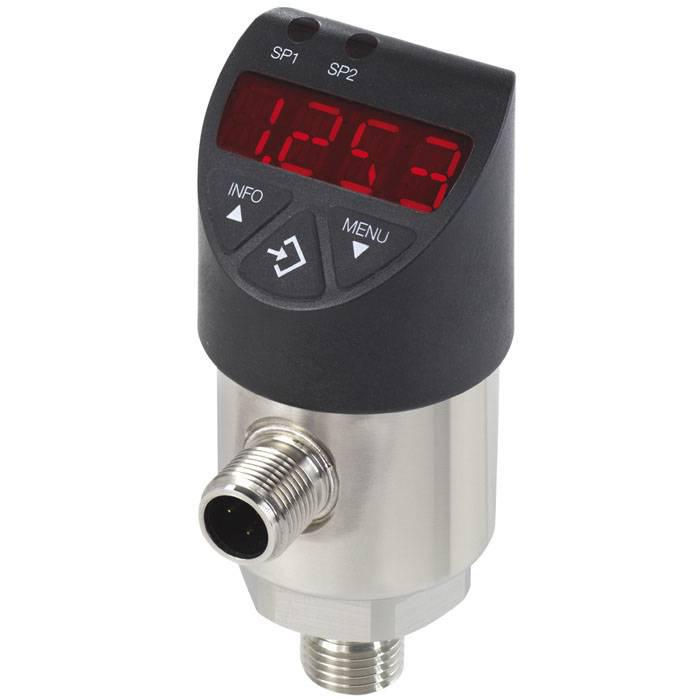

• Электронные – для управления давлением используются электронные датчики, работающие по принципу пъезорезистивного эффекта. Электронные устройства позволяют более точно настроить допустимый диапазон.

Оба типа устройств опционально оснащаются защитой от «сухого хода». При падении напора ниже допустимого уровня (это порядка 0.3-0.4 бар), активируется датчик, отключающий электродвигатель насоса. Защитой от «сухого хода» комплектуются практически все современные реле давления отечественного и зарубежного производства. Устройства внедряются в систему через 5-выводной штуцер с манометром.

Реле давления от "АР-Матинал"

Являясь официальным дилером немецкой компании WIKA, мы предлагаем купить реле давления в Уфе по ценам без комиссий посредников. В каталоге доступны электромеханические, электронные и дифференциальные устройства с различным рабочим диапазоном. На все оборудование распространяется 12-месячная гарантия. Смачиваемые части изготовлены из меди или стали с покрытием оловом. Реле поставляются с предварительной заводской настройкой и протоколами испытаний.
