Параметр | Значение |
Общие характеристики | |

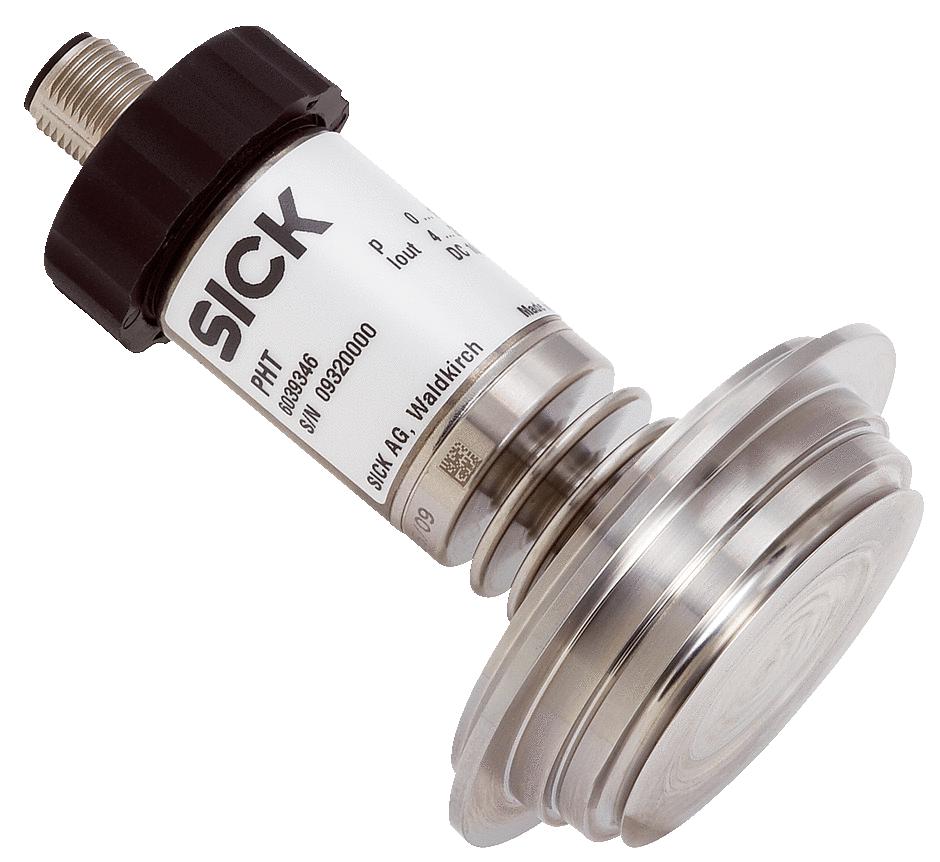

Артикул | PHT-RB2X5S540S0AFT0Z |
Коллекция | PHT |
Техпаспорт | Array |
Механика/электроника | |
Напряжение питания | 10–30 В DC, 14–30 В DC при выходном сигнале 0–10 В, 11 В DC ... 30 В DC при выходном сигнале 4 мА ... 20 мА и полевом корпусе |
Тип подключения | Корпус в полевом исполнении IP67 |
Тип защиты | IP67 |
Материал корпуса | Нержавеющая сталь 1.4571 |
Технические подключения | Конический штуцер (DIN 11851) DN 40 с пазовой накидной гайкой |
Электробезопасность | Защита от перенапряжения: 36 В DC Устойчивость к короткому замыканию: QA относительно M Защита от инверсии полярности: L+ относительно M Класс защиты: III |
Соответствие требованиям ЕС | Директива ЕС по электромагнитной совместимости: 2004/108/EC, EN 61326-2-3 |
Вес датчика | Ок. 500 g |
Класс защиты III | ✔ |
Материалы, соприкасающиеся со средой | Нержавеющая сталь 1.4435 |
Внутренняя передаваемая жидкость | Синтетическое масло, соответствующее требованиям FDA |
Пропадание напряжения питания | 500 V DC, Напряжение питания NEC Class 02 (низкое напряжение и низкий ток макс. 100 ВА также в аварийном состоянии) |
Уплотнение | Без уплотнения |
Данные окружающей среды | |
Устойчивость к сотрясениям | 500 g согласно IEC 60068-2-27 (механические удары) |
Устойчивость к вибрации | 15 g согласно IEC 60068-2-6 (вибрации при резонансе) |
Температура окружающей среды | –20 °C ... +80 °C |
Классификации | |
ECl@ss 5.0 | 27200614 |
ECl@ss 5.1.4 | 27200614 |
ECl@ss 6.0 | 27200614 |
ECl@ss 6.2 | 27200614 |
ECl@ss 7.0 | 27200614 |
ECl@ss 8.0 | 27200614 |
ECl@ss 8.1 | 27200614 |
ECl@ss 9.0 | 27200614 |
ETIM 5.0 | EC002476 |
ETIM 6.0 | EC002476 |
UNSPSC 16.0901 | 41112410 |
Производительность | |
Точность | ≤ ± 0,5 % интервала |
Нелинейность | ≤ ± 0,2 %, интервала (Best Fit Straight Line, BFSL) согласно IEC 61298-2 |
Неповторяемость результатов измерений | ≤ ± 0,1 % интервала |
Диапазон номинальных температур | 0 °C ... +80 °C |
Время настройки (10–90 %) | ≤ 10 ms |
Долговременный дрейф/стабильность за год работы | ≤ 0,2 % интервала |
Температурные коэффициенты в диапазоне номинальных температур | Средний ТК нулевой точки: ≤ 0,2 % интервала/10 К для диапазонов измерения от 0–0,6 бар до 0–25 бар, Средний ТК нулевой точки: ≤ 0,25 % интервала/10 К для диапазона измерения 0–0,4 бар, Средний ТК нулевой точки: ≤ 0,4 % интервала/10 К для диапазона измерения 0–0,25 бар, Средний ТК интервала ≤ 0,2 % интервала /10 К |
Характеристики | |
Среда | Жидкая, газообразная |
Рабочая температура | –20 °C ... +150 °C |
Сертификат EHEDG | ✔ |
Диапазон измерения | 2,5 bar, 0 bar |
Тип давления | Относительное давление |
Выходной сигнал | 4 мА ... 20 мА, 2-проводной |
Единица измерения давления | bar |
