| Параметр | Значение |
| Общие характеристики | |
| Артикул | TIM361-2134101S02 |

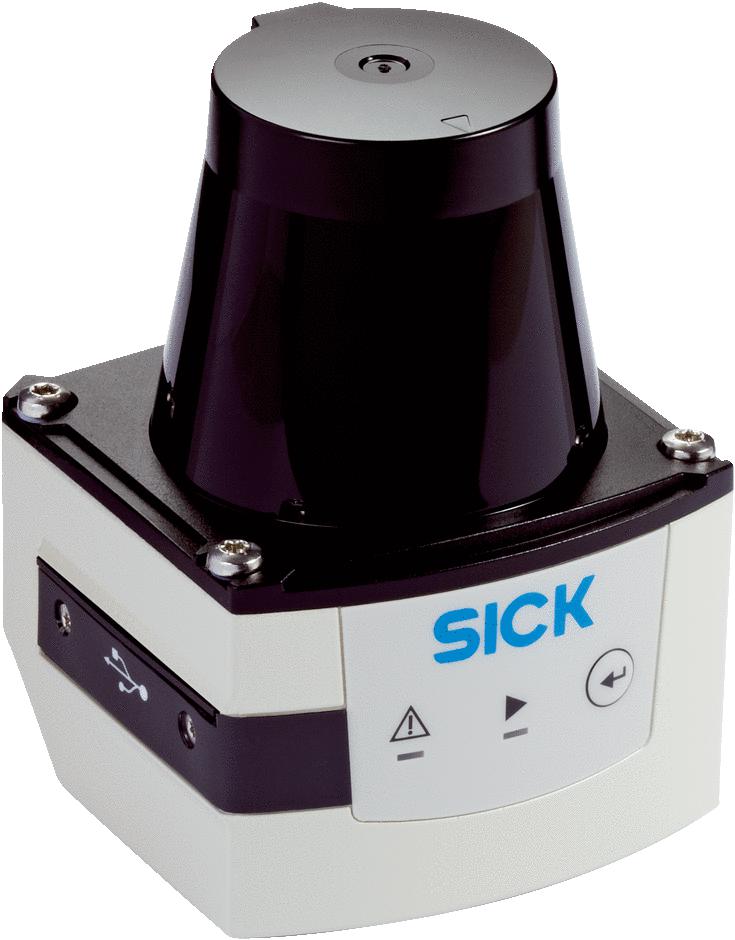

| Коллекция | TiM3xx |
| Техпаспорт | Array |
| Механика/электроника | |
| Напряжение питания | 9 V DC ... 28 V DC |
| Класс защиты | III (IEC 61140:2016-1) |
| Тип защиты | IP67 (IEC 60529:1989+AMD1:1999+AMD2:2013) |
| Вес | 250 g, без соединительных кабелей |
| Потребляемая мощность | Typ. 4 W, 16 Вт при 4 максимально загруженных цифровых выходах |
| Электрическое подключение | 1 x Разъем «Ethernet», 4-контактный разъем M12 1 x Разъем «Питание», 12-контактный штекер M12 1 x Гнездо Micro-USB, тип B |
| Цвет корпуса | Серый (RAL 7032) |
| Размеры (Д x Ш x В) | 60 mm x 60 mm x 86 mm |
| Классификации | |
| ECl@ss 5.0 | 27270990 |
| ECl@ss 5.1.4 | 27270990 |
| ECl@ss 6.0 | 27270913 |
| ECl@ss 6.2 | 27270913 |
| ECl@ss 7.0 | 27270913 |
| ECl@ss 8.0 | 27270913 |
| ECl@ss 8.1 | 27270913 |
| ECl@ss 9.0 | 27270913 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| UNSPSC 16.0901 | 46171620 |
| Производительность | |
| Оценка | 1 сканирование, typ. 67 ms 2 сканирования, ≤ 134 ms |
| Встроенное приложение | Анализ полей с гибкими полями |
| Распознаваемая форма объекта | Практически любая |
| Количество полей | 16 Тройные поля (48 полей, из них 1 тройное (3 гибких поля) с возможностью программирования прямо на сканере) |
| Систематическая ошибка | ± 60 mm 1) |
| Статистическая ошибка | 20 mm 1) |
| Одновременная обработка случаев | 1 (3 поля) 2 (2 поля обнаружения и 1 поле контура в качестве рекомендации ) |
| Данные окружающей среды | |
| Нечувствительность ко внешним источникам света | 80.000 lx |
| Виброустойчивость | IEC 60068-2-6:2007 |
| Диапазон рабочих температур | –25 °C ... +50 °C |
| Электромагнитная совместимость (ЭМС) | IEC 61000-6-3:2006+AMD1:2010 / IEC 61000-6-2:2005 |
| Ударопрочность | IEC 60068-2-27:2008 |
| Диффузное отражение | 4 % ... > 1.000 % (Отражатели) |
| Характеристики | |
| Источник света | Инфракрасный (850 nm) |
| Рабочая область | 0,05 m ... 10 m |
| Класс лазера | 1 (IEC 60825-1:2014, EN 60825-1:2014) |
| Принцип измерения | HDDM |
| Угол раскрытия | 270° |
| Частота сканирования | 15 Hz |
| Угловое разрешение | 0,33° |
| Область применения | Outdoor |
| Дальность сканирования | 8 m |
| Общие указания | |
| Указание по применению | Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения. |
| Интерфейсы | |
| Ethernet | ✔ , TCP/IP |
| USB | ✔Micro-USBAUX, Настройка |
| Оптическая индикация | 2 LEDs (ON, Коммутационное состояние) |
| Цифровые выходы | 3 (NPN, дополнительно 1 для сигнала «Device Ready» (устройство готово)) |
| Цифровые входы | 4 |
| Время задержки | 67 ms ... 30.000 ms (настраивается) |
| Время выдержки | 67 ms ... 10.000 ms (настраивается) |
