| Параметр | Значение |
| Общие характеристики | |
| Артикул | WTR1-P921A10P02 |

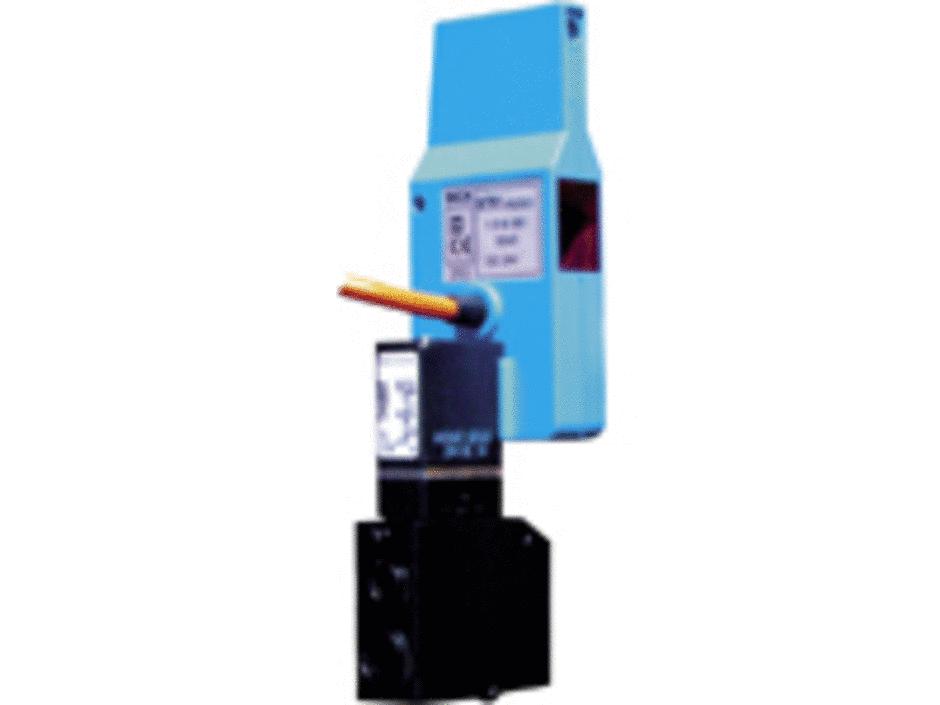

| Коллекция | ZoneControl |
| Техпаспорт | Array |
| Характеристики | |
| Специальные случаи применения | Контроль зон на накопительных конвейерах |
| Размеры (Ш x В x Г) | 51,5 mm x 157 mm x 46 mm |
| ИСТОЧНИК ИЗЛУЧЕНИЯ | Светодиод 2) |
| Особые свойства | С увеличенным кронштейном для модернизации конвейера |
| Настройка | Потенциометр |
| Дистанция работы, макс. | 100 mm ... 900 mm 3,9 in ... 35,4 in |
| Вид излучения | Инфракрасный свет |
| Принцип датчика/ обнаружения | Датчик с отражением от объекта, Подавление заднего фона |
| Размеры светового пятна (расстояние) | Ø 40 mm, Ø 1,6 in x 900 mm, 35,4 in |
| Пускатель | Пневматический, клапан имеется, с магнитным клапаном |
| Максимальное количество датчиков | 23, Питание в конце участка транспортировки, напряжение питания 24 В, длина зоны 0,91 м 1) 18, Питание в конце последовательного соединения 1) 32, Питание в конце участка транспортировки, напряжение питания 28 В, длина зоны 0,91 м 1) 26, Питание в конце участка транспортировки, напряжение питания 28 В, длина зоны 1,83 м 1) 46, Питание в середине участка транспортировки, напряжение питания 24 В, длина зоны 0,91 м 1) 36, Питание в середине участка транспортировки, напряжение питания 24 В, длина зоны 1,83 м 1) 48, Питание в середине участка транспортировки, напряжение питания 28 В, длина зоны 0,91 м 1) 48, Питание в середине участка транспортировки, напряжение питания 28 В, длина зоны 1,83 м 1) 60, Двойное питание в середине участка транспортировки, напряжение питания 24 В, длина зоны 0,91 м 1) 48, Двойное питание в середине участка транспортировки, напряжение питания 24 В, длина зоны 1,83 м 1) |
| Логический принцип работы | Подача отдельных единиц, Разгрузка отдельных единиц, Блочная подача, Пакетная разгрузка |
| Механика/электроника | |
| Напряжение питания | 21,6 V DC ... 28,8 V DC 1) |
| Остаточная пульсация | < 5 Vss 2) |
| Потребление тока | 67 mA 3) |
| Частота переключения | 250 Hz |
| Оценка | 2 ms |
| Переключающий выход | PNP |
| Тип переключения | ТЕМНО |
| Выходной ток I | 100 mA |
| Тип подключения | Разъем M12, 4-конт. |
| Класс защиты | II 7) |
| Схемы защиты | A 4) C 5) D 6) |
| Тип защиты | IP54 NEMA 3 |
| Вес | 168 g, 5,9 oz |
| Материал корпуса | Пластик, Стеклопластик ABS |
| Ударопрочность и виброустойчивость | Согласно IEC 68 |
| Диапазон температур при работе | –10 °C ... +55 °C 14 °F ... 131 °F |
| Диапазон температур при хранении | –40 °C ... +75 °C –40 °F ... 167 °F |
| Специальный продукт | ✔ |
| Сигнальное напряжение PNP HIGH/LOW | Пакетная подача: UV- ≤ 2,0 В (зона деактивирована)/0 В (зона активирована) |
| Тип подключения для последовательного соединения | Предыдущая модель: кабель с розеткой, M12, 4-конт., 1,2 м Последующая модель: разъем M12, 4-конт. |
| Принцип действия магнитного клапана | Air to Drive (NC) |
| Среда для магнитного клапана | Сжатый воздух или нейтральный газ, отфильтровано, без масла или с маслом |
| Конструкция магнитного клапана | 3/2-ходовой клапан 8) |
| Тип подключения магнитного клапана | Сжатый воздух, диаметр 3/8", Рабочий трубопровод диаметром 1/4" |
| Параметры катушки | 24 V DC 1 W |
| Расход воздуха | 40 Nl/min 1,4 SCFM |
| Производительность удаления воздуха | 40 Nl/min, 1,4 SCFM |
| Диапазон рабочего давления | 0 bar ... 4,5 bar 0 psi ... 65 psi |
| Оценка магнитного клапана | Частично открыт, 10 ms Открыт, 23 ms Закрыто, 21 ms |
| Классификации | |
| ECl@ss 5.0 | 27270904 |
| ECl@ss 5.1.4 | 27270904 |
| ECl@ss 6.0 | 27270904 |
| ECl@ss 6.2 | 27270904 |
| ECl@ss 7.0 | 27270904 |
| ECl@ss 8.0 | 27270904 |
| ECl@ss 8.1 | 27270904 |
| ECl@ss 9.0 | 27270904 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| UNSPSC 16.0901 | 39121528 |
| Пневматика | |
| Параметры катушки | 24 V DC 1 W |
| Среда для магнитного клапана | Сжатый воздух или нейтральный газ, отфильтровано, без масла или с маслом |
| Конструкция магнитного клапана | 3/2-ходовой клапан 1) |
| Тип подключения магнитного клапана | Сжатый воздух, диаметр 3/8", Рабочий трубопровод диаметром 1/4" |
| Расход воздуха | 40 Nl/min 1,4 SCFM |
| Производительность удаления воздуха | 40 Nl/min, 1,4 SCFM |
| Диапазон рабочего давления | 0 bar ... 4,5 bar 0 psi ... 65 psi |
| Оценка магнитного клапана | Частично открыт 10 ms Открыт 23 ms Закрыто 21 ms |
