| Параметр | Значение |
| Общие характеристики | |

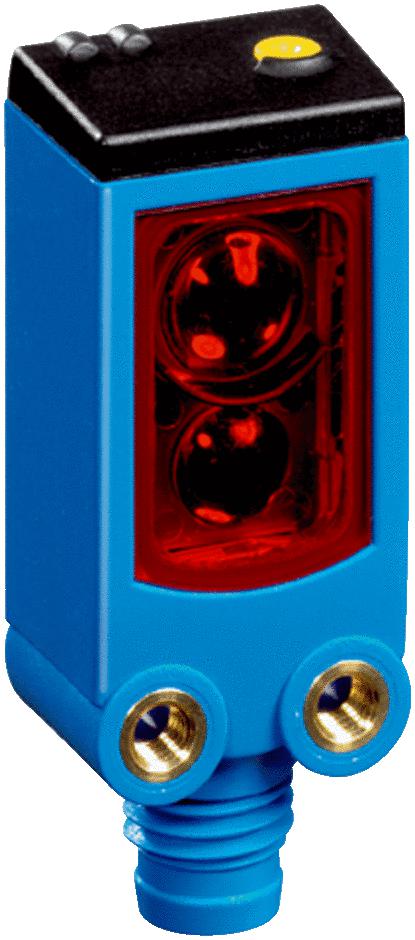

| Артикул | WSE16I-34162100A00 |
| Коллекция | W16 |
| Техпаспорт | Array |
| Характеристики | |
| Размеры (Ш x В x Г) | 20 mm x 55,7 mm x 42 mm |
| Форма корпуса (выход света) | Прямоугольный |
| ИСТОЧНИК ИЗЛУЧЕНИЯ | Светодиод 1) |
| Длина волны | 850 nm |
| Настройка | BluePilot: с помощником выверки, IO-Link |
| Дистанция работы, макс. | 0 m ... 45 m |
| Вид излучения | Инфракрасный свет |
| Принцип датчика/ обнаружения | Однопроходной датчик (на пересечение луча) |
| Размеры светового пятна (расстояние) | Ø 110 mm (8 m) |
| Конфигурация контакта 2 | Внешний вход, обучение, дискретный сигнал |
| Механика/электроника | |
| Напряжение питания | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | ≤ 5 Vss |
| Частота переключения | 1.000 Hz 5) |
| Оценка | ≤ 500 µs 4) |
| Переключающий выход | PUSH/PULL, PNP, NPN |
| Тип переключения | СВЕТЛО/ТЕМНО |
| Выходной ток I | ≤ 100 mA |
| Тип подключения | Кабель с разъемом M12, 4-конт., 270 mm 6) |
| Класс защиты | III |
| Схемы защиты | A, B, C, D 10) 7) 8) 9) |
| Тип защиты | IP66 (согласно EN 60529) IP67 (согласно EN 60529) IP69 (согласно EN 60529) 11) |
| Вес | 140 g |
| Материал корпуса | Пластик, VISTAL® |
| Потребляемый ток передатчика | ≤ 30 mA 2) 3) < 50 mA |
| Материал, оптика | Пластик, PMMA |
| Диапазон температур при работе | –40 °C ... +60 °C |
| Материал кабеля | PVC |
| Диапазон температур при хранении | –40 °C ... +75 °C |
| № файла UL | NRKH.E181493 & NRKH7.E181493 |
| Функция выходного сигнала | Заводская настройка: контакт 2/белый (MF): нормально закрытый NPN (активация при наличии отражённого света), нормально открытый PNP (активация при отсутствии отражённого света), контакт 4/чёрный (QL1/C): нормально открытый NPN (активация при отсутствии отражённого света), нормально закрытый PNP (активация при наличии отражённого света), интерфейс IO-Link |
| IO-Link | ✔ |
| Тестовый вход, передатчик выкл. | Тест после 0 В |
| Сигнальное напряжение PNP HIGH/LOW | Ок. UV — 2,5 В/0 В |
| Сигнальное напряжение NPN HIGH/LOW | Ок. Uv/ < 2,5 В |
| Потребляемый ток, приемник | ≤ 30 mA 2) 3) < 50 mA |
| Выход Q | переключающий выход или режим IO-link |
| Классификации | |
| ECl@ss 5.0 | 27270904 |
| ECl@ss 5.1.4 | 27270904 |
| ECl@ss 6.0 | 27270904 |
| ECl@ss 6.2 | 27270904 |
| ECl@ss 7.0 | 27270904 |
| ECl@ss 8.0 | 27270904 |
| ECl@ss 8.1 | 27270904 |
| ECl@ss 9.0 | 27270904 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| UNSPSC 16.0901 | 39121528 |
| Интерфейс связи | |
| Интерфейс связи | IO-Link V1.1 |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
| Время цикла | 2,3 ms |
| Длина технологических данных | 16 Bit |
| Структура технологических данных | Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 ... 15 = пустой |
| VendorID | 26 |
| DeviceID HEX | 0x800174 |
| DeviceID DEZ | 8388980 |
| Smart Task | |
| Обозначение интеллектуальной задачи | Базовая логика |
| Логическая функция | Прямой И ИЛИ Окно Гистерезис |
| Дискретный сигнал Q | Переключающий выход |
| Функция таймера | Деактивирован Задержка включения Задержка выключения Замедление включения и выключения Импульс (One Shot) |
| Инвертор | Да |
| Частота переключения | SIO Direct: 1000 HzSIO Logic: 800 HzIOL: 650 Hz 1) 2) 3) |
| Время отклика | SIO Direct: 500 µsSIO Logic: 600 µsIOL: 750 µs 1) 2) 3) |
| Точность воспроизведения | SIO Direct: 150 µsSIO Logic: 300 µsIOL: 400 µs 1) 2) 3) |
| Параметры техники безопасности | |
| MTTF | 539 лет |
| DC | 0% |
