| Параметр | Значение |
| Общие характеристики | |

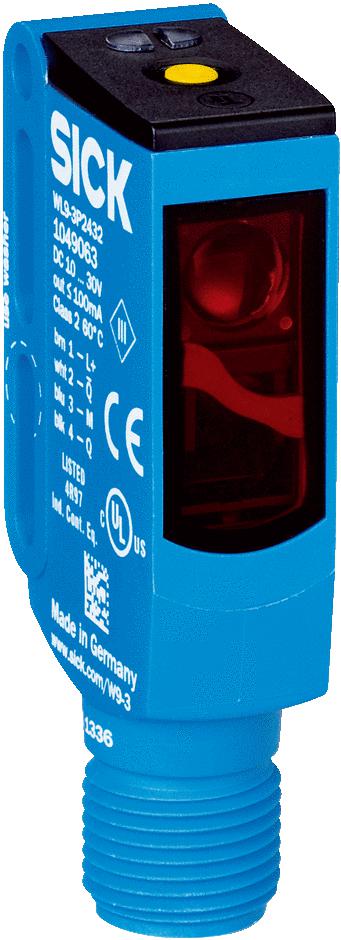

| Артикул | WL9GC-3P2432A00 |
| Коллекция | W9 |
| Техпаспорт | Array |
| Характеристики | |
| Специальные случаи применения | Обнаружение прозрачных объектов |
| Размеры (Ш x В x Г) | 12,2 mm x 52,2 mm x 23,6 mm |
| Расстояние срабатывания | 0 m ... 3 m 1) |
| Форма корпуса (выход света) | Прямоугольный |
| ИСТОЧНИК ИЗЛУЧЕНИЯ | Светодиод PinPoint 2) |
| Длина волны | 650 nm |
| Настройка | IO-Link, Кнопка настройки |
| Дистанция работы, макс. | 0 m ... 5 m 1) |
| Вид излучения | Видимый красный свет |
| Принцип датчика/ обнаружения | Датчик с отражением от рефлектора, Автоколлимация |
| Размеры светового пятна (расстояние) | Ø 45 mm x 1,5 m |
| Схема расположения отверстий | M3 |
| AutoAdapt | ✔ |
| Конфигурация контакта 2 | Внешний вход, вход для обучения, вход передатчик выкл., выход детекции, логический выход, Выход сигнала тревоги загрязнения устройства |
| Диагностика | Мониторинг загрязнения устройства, качество обучения |
| Механика/электроника | |
| Напряжение питания | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | < 5 Vss 2) |
| Потребление тока | 20 mA 3) |
| Частота переключения | 1.000 Hz 8) |
| Оценка | < 0,5 ms 6) |
| Переключающий выход | PNP 4) |
| Тип переключения | СВЕТЛО/ТЕМНО 4) |
| Выходной ток I | ≤ 100 mA 5) |
| Тип подключения | Разъем M12, 4-конт. |
| Класс защиты | III |
| Схемы защиты | A 10) B 11) C 12) |
| Тип защиты | IP66 IP67 IP69K |
| Вес | 13 g |
| Материал корпуса | Пластик, VISTAL® |
| Материал, оптика | Пластик, PMMA |
| Диапазон температур при работе | –40 °C ... +60 °C |
| Специальное исполнение | Обнаружение прозрачных объектов |
| Диапазон температур при хранении | –40 °C ... +75 °C |
| № файла UL | NRKH.E181493 |
| Функция выходного сигнала | Комплементарный |
| IO-Link | ✔ |
| Поляризационный фильтр | ✔ |
| Оценка Q/на контакте 2 | 300 µs ... 450 µs 6) 7) |
| Частота переключения Q/на контакте 2 | ≤ 1.000 Hz 9) |
| Стабильность повторяемости Q/на контакте 2 | 150 µs 7) |
| Классификации | |
| ECl@ss 5.0 | 27270902 |
| ECl@ss 5.1.4 | 27270902 |
| ECl@ss 6.0 | 27270902 |
| ECl@ss 6.2 | 27270902 |
| ECl@ss 7.0 | 27270902 |
| ECl@ss 8.0 | 27270902 |
| ECl@ss 8.1 | 27270902 |
| ECl@ss 9.0 | 27270902 |
| ETIM 5.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| UNSPSC 16.0901 | 39121528 |
| Интерфейс связи | |
| Интерфейс связи | IO-Link V1.1 |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
| Время цикла | 2,3 ms |
| Длина технологических данных | 16 Bit |
| Структура технологических данных | Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 ... 15 = пустой |
| Smart Task | |
| Обозначение интеллектуальной задачи | Базовая логика |
| Логическая функция | Прямой И ИЛИ ОКНО Гистерезис |
| Дискретный сигнал Q | Переключающий выход |
| Функция таймера | Деактивирован Задержка включения Задержка выключения Замедление включения и выключения Импульс (One Shot) |
| Инвертор | Да |
| Частота переключения | SIO Direct: 1000 HzSIO Logic: 1000 HzIOL: 900 Hz 1) 2) 3) |
| Время отклика | SIO Direct: 300 µs ... 450 µs 1) SIO Logic: 500 µs ... 600 µs 2) IOL: 500 µs ... 900 µs 3) |
| Точность воспроизведения | SIO Direct: 150 µs 1) SIO Logic: 150 µs 2) IOL: 400 µs 3) |
| Параметры техники безопасности | |
| MTTF | 1.222 лет |
| DC | 0% |
