| Параметр | Значение |
| Общие характеристики | |
| Артикул | WL12GC-3P2472A00 |

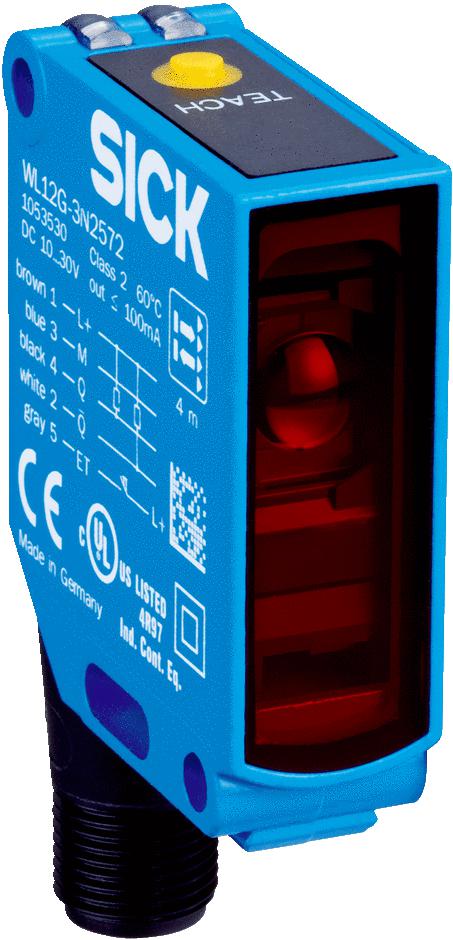

| Коллекция | W12G |
| Техпаспорт | Array |
| Характеристики | |
| Специальные случаи применения | Обнаружение прозрачных объектов |
| Размеры (Ш x В x Г) | 15,5 mm x 48,5 mm x 42 mm |
| Расстояние срабатывания | 0 m ... 4 m 1) |
| Форма корпуса (выход света) | Прямоугольный |
| ИСТОЧНИК ИЗЛУЧЕНИЯ | Светодиод PinPoint 2) |
| Длина волны | 660 nm |
| Настройка | IO-Link, Кнопка настройки 3) |
| Дистанция работы, макс. | 0 m ... 4 m |
| Вид излучения | Видимый красный свет |
| Функции IO-Link | Стандартные функции |
| Принцип датчика/ обнаружения | Датчик с отражением от рефлектора, Автоколлимация |
| Размеры светового пятна (расстояние) | Ø 25 mm (1,5 m) |
| AutoAdapt | ✔ |
| Конфигурация контакта 2 | Внешний вход, вход для обучения, вход передатчик выкл., выход детекции, логический выход, Выход сигнала тревоги загрязнения устройства |
| Диагностика | Мониторинг загрязнения устройства, качество обучения |
| Механика/электроника | |
| Напряжение питания | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | ≤ 5 Vss 2) |
| Потребление тока | 30 mA 3) |
| Частота переключения | 1.500 Hz 6) |
| Переключающий выход | PNP |
| Тип переключения | СВЕТЛО/ТЕМНО |
| Выходной ток I | ≤ 100 mA |
| Тип подключения | Разъем M12, 4-конт. |
| Класс защиты | III |
| Схемы защиты | A 8) B 9) C 10) D 11) |
| Тип защиты | IP66 IP67 |
| Вес | 120 g |
| Материал корпуса | Металл, Цинк, литье под давлением |
| Материал, оптика | Пластик, PMMA |
| Диапазон температур при работе | –40 °C ... +60 °C |
| Специальное исполнение | Обнаружение прозрачных объектов |
| Диапазон температур при хранении | –40 °C ... +75 °C |
| № файла UL | NRKH.E181493 & NRKH7.E181493 |
| IO-Link | ✔ |
| Поляризационный фильтр | ✔ |
| Сигнальное напряжение PNP HIGH/LOW | Ок. UV — 2,5 В/0 В |
| Версия IO-Link | 1.0 |
| Демпфирование на пути луча | > 8 % |
| Оценка Q/на контакте 2 | 200 µs ... 300 µs 4) 5) |
| Частота переключения Q/на контакте 2 | ≤ 1.500 Hz 7) |
| Скорость передачи | COM2 |
| Стабильность повторяемости Q/на контакте 2 | 100 µs 5) |
| Классификации | |
| ECl@ss 5.0 | 27270902 |
| ECl@ss 5.1.4 | 27270902 |
| ECl@ss 6.0 | 27270902 |
| ECl@ss 6.2 | 27270902 |
| ECl@ss 7.0 | 27270902 |
| ECl@ss 8.0 | 27270902 |
| ECl@ss 8.1 | 27270902 |
| ECl@ss 9.0 | 27270902 |
| ETIM 5.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| UNSPSC 16.0901 | 39121528 |
| Интерфейс связи | |
| Интерфейс связи | IO-Link V1.1 |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
| Время цикла | 2,3 ms |
| Длина технологических данных | 16 Bit |
| Структура технологических данных | Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 ... 15 = пустой |
| Smart Task | |
| Обозначение интеллектуальной задачи | Базовая логика |
| Логическая функция | Прямой И ИЛИ ОКНО Гистерезис |
| Дискретный сигнал Q | Переключающий выход |
| Функция таймера | Деактивирован Задержка включения Задержка выключения Замедление включения и выключения Импульс (One Shot) |
| Инвертор | Да |
| Частота переключения | SIO Direct: 1500 HzSIO Logic: 1500 HzIOL: 1100 Hz 1) 2) 3) |
| Время отклика | SIO Direct: 200 µs ... 300 µs 1) SIO Logic: 400 µs ... 500 µs 2) IOL: 400 µs ... 750 µs 3) |
| Точность воспроизведения | SIO Direct: 100 µs 1) SIO Logic: 100 µs 2) IOL: 350 µs 3) |
