| Параметр | Значение |
| Общие характеристики | |

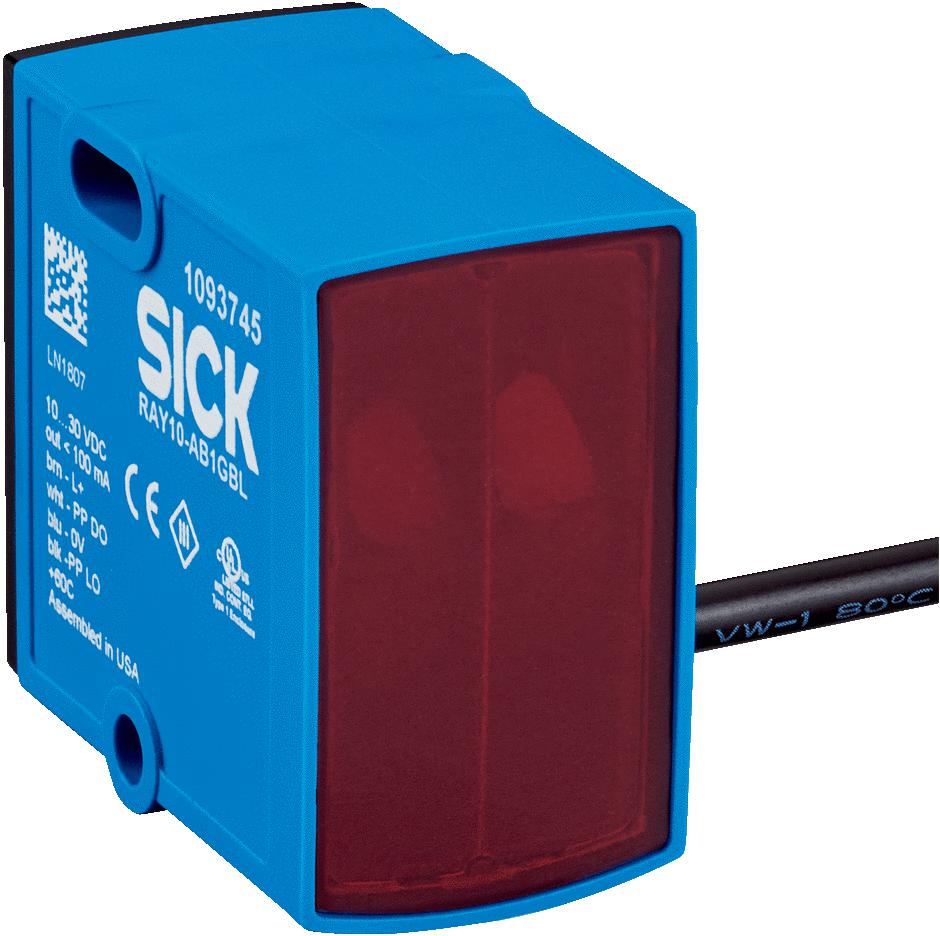

| Артикул | RAY10-AB5CBLA00 |
| Коллекция | Reflex Array |
| Техпаспорт | Array |
| Характеристики | |
| Специальные случаи применения | Обнаружение прозрачных объектов, Обнаружение перфорированных объектов, Обнаружение объектов с неровной и блестящей поверхностью, Обнаружение объектов с допусками на положение, Обнаружение плоских объектов |
| Размеры (Ш x В x Г) | 21,5 mm x 36 mm x 37,7 mm |
| Форма корпуса (выход света) | Прямоугольный |
| ИСТОЧНИК ИЗЛУЧЕНИЯ | Светодиод PinPoint 2) |
| Длина волны | 635 nm |
| Высота контроля | 25 mm |
| Настройка | Потенциометр, IO-Link |
| Дистанция работы, макс. | 0 m ... 1,5 m 1) |
| Вид излучения | Видимый красный свет |
| Принцип датчика/ обнаружения | Датчик с отражением от рефлектора, Двойная линза, Reflex Array |
| Размеры светового пятна (расстояние) | 37 mm x 12 mm (1 m) |
| AutoAdapt | ✔ |
| Конфигурация контакта 2 | Внешний вход (тест), обучение, дискретный сигнал |
| Минимальный размер объекта | 5 mm, независимое от расположения обнаружение внутри световой полосы |
| Расстояние от датчика до отражателя | 0,3 m ... 1,5 m 1) |
| Механика/электроника | |
| Напряжение питания | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | ≤ 5 Vss |
| Потребление тока | 30 mA 2) |
| Частота переключения | 1.000 Hz 4) |
| Оценка | ≤ 0,5 ms 3) |
| Переключающий выход | PUSH/PULL, PNP, NPN |
| Тип переключения | СВЕТЛО/ТЕМНО |
| Выходной ток I | ≤ 100 mA |
| Тип подключения | Кабель со штекером М8, 4-контактный, защёлкивающийся замок, 300 mm 5) |
| Класс защиты | III |
| Схемы защиты | A 6) B 7) C 8) D 9) |
| Тип защиты | IP67 |
| Вес | 130 g |
| Материал корпуса | Пластик, ABS |
| Материал, оптика | Пластик, PMMA |
| Диапазон температур при работе | –40 °C ... +60 °C 10) |
| Материал кабеля | PVC |
| Диапазон температур при хранении | –40 °C ... +70 °C |
| № файла UL | NRKH.E189383 & NRKH7.E189383 |
| Тип переключения по выбору | Через IO-Link |
| Функция выходного сигнала | Заводская настройка: контакт 2/белый (MF): нормально закрытый NPN (активация при наличии отражённого света), нормально открытый PNP (активация при отсутствии отражённого света), контакт 4/чёрный (QL1/C): нормально открытый NPN (активация при отсутствии отражённого света), нормально закрытый PNP (активация при наличии отражённого света), интерфейс IO-Link |
| Сигнальное напряжение PNP HIGH/LOW | Ок. UV — 2,5 В/0 В |
| Сигнальное напряжение NPN HIGH/LOW | Ок. Uv/ < 2,5 В |
| Выход Q | переключающий выход или режим IO-link |
| Классификации | |
| ECl@ss 5.0 | 27270902 |
| ECl@ss 5.1.4 | 27270902 |
| ECl@ss 6.0 | 27270902 |
| ECl@ss 6.2 | 27270902 |
| ECl@ss 7.0 | 27270902 |
| ECl@ss 8.0 | 27270902 |
| ECl@ss 8.1 | 27270902 |
| ECl@ss 9.0 | 27270902 |
| ETIM 5.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| UNSPSC 16.0901 | 39121528 |
| Интерфейс связи | |
| Интерфейс связи | IO-Link V1.1 |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
| Время цикла | 2,3 ms |
| Длина технологических данных | 16 Bit |
| Структура технологических данных | Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 ... 15 = пустой |
| VendorID | 26 |
| DeviceID HEX | 0x8001DD |
| DeviceID DEZ | 8389085 |
| Smart Task | |
| Обозначение интеллектуальной задачи | Базовая логика |
| Логическая функция | Прямой И ИЛИ Окно Гистерезис |
| Дискретный сигнал Q | Переключающий выход |
| Функция таймера | Деактивирован Задержка включения Задержка выключения Замедление включения и выключения Импульс (One Shot) |
| Инвертор | Да |
| Частота переключения | SIO Direct: 500 HzSIO Logic: 500 HzIOL: 217 Hz 1) 2) 3) |
| Время отклика | SIO Direct: 1 msSIO Logic: 1 msIOL: 2,3 ms 1) 2) 3) |
| Точность воспроизведения | SIO Direct: 1 msSIO Logic: 1 msIOL: 2,3 ms 1) 2) 3) |
