Параметр | Значение |
Общие характеристики | |

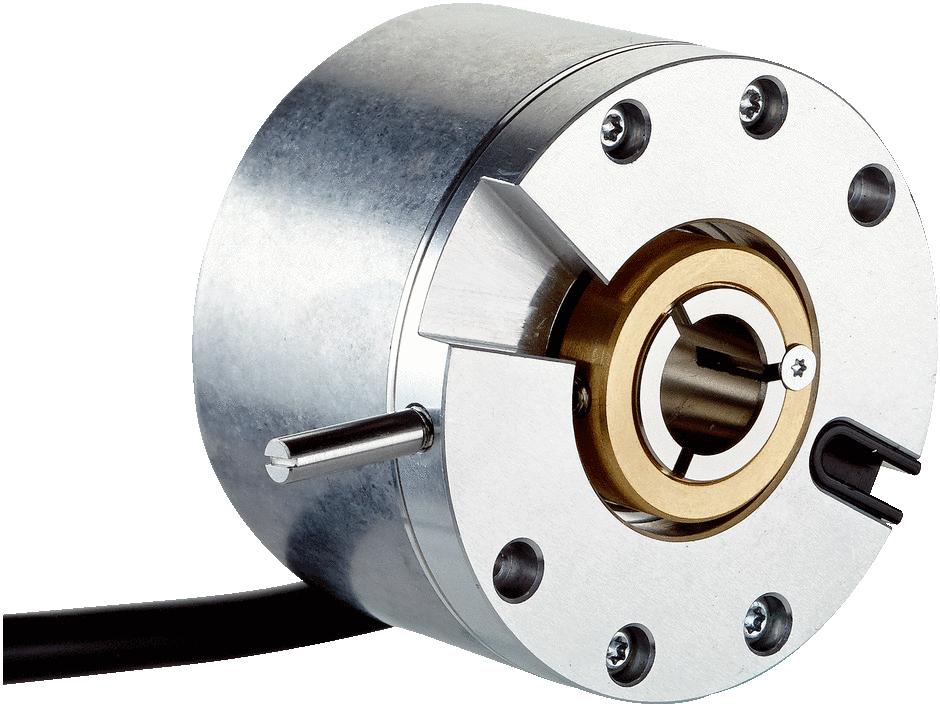

Артикул | DFS60B-BEEK01024 |
Коллекция | DFS60 |
Техпаспорт | Array |
Классификации | |
ECl@ss 5.0 | 27270501 |
ECl@ss 5.1.4 | 27270501 |
ECl@ss 6.0 | 27270590 |
ECl@ss 6.2 | 27270590 |
ECl@ss 7.0 | 27270501 |
ECl@ss 8.0 | 27270501 |
ECl@ss 8.1 | 27270501 |
ECl@ss 9.0 | 27270501 |
ETIM 5.0 | EC001486 |
ETIM 6.0 | EC001486 |
UNSPSC 16.0901 | 41112113 |
Данные окружающей среды | |
ЭМС | По EN 61000-6-2 и EN 61000-6-3 |
Тип защиты | IP67, кабельный отвод со стороны корпуса (согласно IEC 60529) IP65, со стороны вала (согласно IEC 60529) |
Ударопрочность | 70 g, 6 ms (согласно EN 60068-2-27) |
Диапазон рабочей температуры | –40 °C ... +100 °C 1) –30 °C ... +100 °C 2) |
Диапазон температуры при хранении | –40 °C ... +100 °C, без упаковки |
Допустимая относительная влажность воздуха | 90 % (Образование конденсата на оптических сканирующих элементах не допускается) |
Вибростойкость | 30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6) |
Механические данные | |
Вес | 0,2 kg |
Момент инерции ротора | 40 gcm² |
Рабочая частота вращения | ≤ 6.000 min⁻¹ 1) |
Угловое ускорение | ≤ 500.000 rad/s² |
Рабочий крутящий момент | 0,6 Ncm (+20 °C) |
Пусковой момент | 0,8 Ncm (+20 °C) |
Допустимое перемещение вала элемента привода, статическое | ± 0,3 mm / ± 0,1 mm |
Диаметр вала | 12 mm |
Материал, вал | Металл |
Материал, фланец | Алюминий |
Материал, корпус | Алюминиевое литье |
Срок службы подшипника | 3,6 x 10^10 оборотов |
Механическое исполнение | Глухой полый вал |
Производительность | |
Измерительный шаг | 90° электрические / импульсы на один оборот |
Время инициализации | 40 ms |
Количество импульсов на один оборот | 1.024 |
Допуски | ± 0,05° |
Отклонение измеряемого шага при двоичном разрешении | ± 0,008° |
Интерфейсы | |
Интерфейс связи | Инкрементный |
Коммуникационный интерфейс, детальное описание | HTL / Push pull |
Количество сигнальных каналов | 6 каналов |
Электрические данные | |
Напряжение питания | 10 V ... 32 V |
Рабочий ток | 40 mA |
Тип подключения | Кабель, 8 жил, универсальный, 1,5 m |
Потребляемая мощность | ≤ 0,5 W (без нагрузки) |
Защита от инверсии полярности | ✔ |
Стойкость выходов при коротких замыканиях | ✔ 1) |
MTTFd время до опасного выхода из строя | 300 лет (EN ISO 13849-1) 2) |
Базовый сигнал, количество | 1 |
Базовый сигнал, положение | 90°, электрические, логические соединения с A и B |
Частота выходного сигнала | ≤ 600 kHz |
Ток нагрузки | ≤ 30 mA |
