| Параметр | Значение |
| Общие характеристики | |

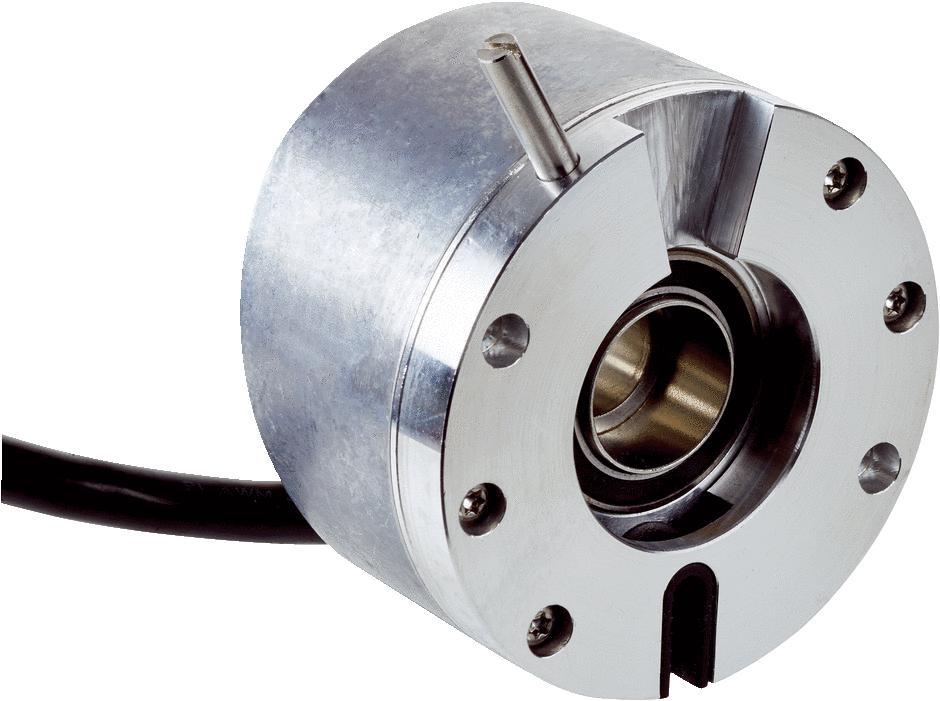

| Артикул | DFS60A-BFPA65536 |
| Коллекция | DFS60 |
| Техпаспорт | Array |
| Классификации | |
| ECl@ss 5.0 | 27270501 |
| ECl@ss 5.1.4 | 27270501 |
| ECl@ss 6.0 | 27270590 |
| ECl@ss 6.2 | 27270590 |
| ECl@ss 7.0 | 27270501 |
| ECl@ss 8.0 | 27270501 |
| ECl@ss 8.1 | 27270501 |
| ECl@ss 9.0 | 27270501 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
| Данные окружающей среды | |
| ЭМС | По EN 61000-6-2 и EN 61000-6-3 |
| Тип защиты | IP67, со стороны корпуса, отвод с разъемом, глухой полый вал, сплошной вал (согласно IEC 60529) 1) IP65, со стороны вала (согласно IEC 60529) |
| Ударопрочность | 100 g, 6 ms (согласно EN 60068-2-27) |
| Диапазон рабочей температуры | –40 °C ... +100 °C 2) –30 °C ... +100 °C 3) |
| Диапазон температуры при хранении | –40 °C ... +100 °C, без упаковки |
| Допустимая относительная влажность воздуха | 90 % (Образование конденсата на оптических сканирующих элементах не допускается) |
| Вибростойкость | 30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6) |
| Механические данные | |
| Вес | 0,2 kg |
| Момент инерции ротора | 40 gcm² |
| Рабочая частота вращения | ≤ 6.000 min⁻¹ 1) |
| Угловое ускорение | ≤ 500.000 rad/s² |
| Рабочий крутящий момент | 0,6 Ncm (+20 °C) |
| Пусковой момент | 0,8 Ncm (+20 °C) |
| Допустимое перемещение вала элемента привода, статическое | ± 0,3 mm / ± 0,05 mm |
| Диаметр вала | 1/2″ |
| Материал, вал | Металл |
| Материал, фланец | Алюминий |
| Материал, корпус | Алюминиевое литье |
| Срок службы подшипника | 3,6 x 10^10 оборотов |
| Механическое исполнение | Глухой полый вал |
| Производительность | |
| Измерительный шаг | 90° электрические / импульсы на один оборот |
| Время инициализации | 32 ms 2) 30 ms |
| Количество импульсов на один оборот | 65.536 1) |
| Допуски | ± 0,03° |
| Отклонение измеряемого шага при двоичном разрешении | ± 0,0015° |
| Интерфейсы | |
| Интерфейс связи | Инкрементный |
| Программируемый/параметрируемый | ✔ |
| Коммуникационный интерфейс, детальное описание | TTL / HTL |
| Количество сигнальных каналов | 6 каналов |
| Настройки по умолчанию | Заводская установка уровня выхода TTL |
| Электрические данные | |
| Напряжение питания | 4,5 V ... 32 V |
| Рабочий ток | 40 mA |
| Тип подключения | Разъем, M23, 12-контактный, радиальная |
| Потребляемая мощность | ≤ 0,7 W (без нагрузки) |
| Защита от инверсии полярности | ✔ |
| Стойкость выходов при коротких замыканиях | ✔ 1) 2) |
| MTTFd время до опасного выхода из строя | 300 лет (EN ISO 13849-1) 3) |
| Базовый сигнал, количество | 1 |
| Базовый сигнал, положение | 90°, электрические, логические соединения с A и B |
| Частота выходного сигнала | ≤ 820 kHz |
| Ток нагрузки | ≤ 30 mA |
