| Параметр | Значение |
| Общие характеристики | |

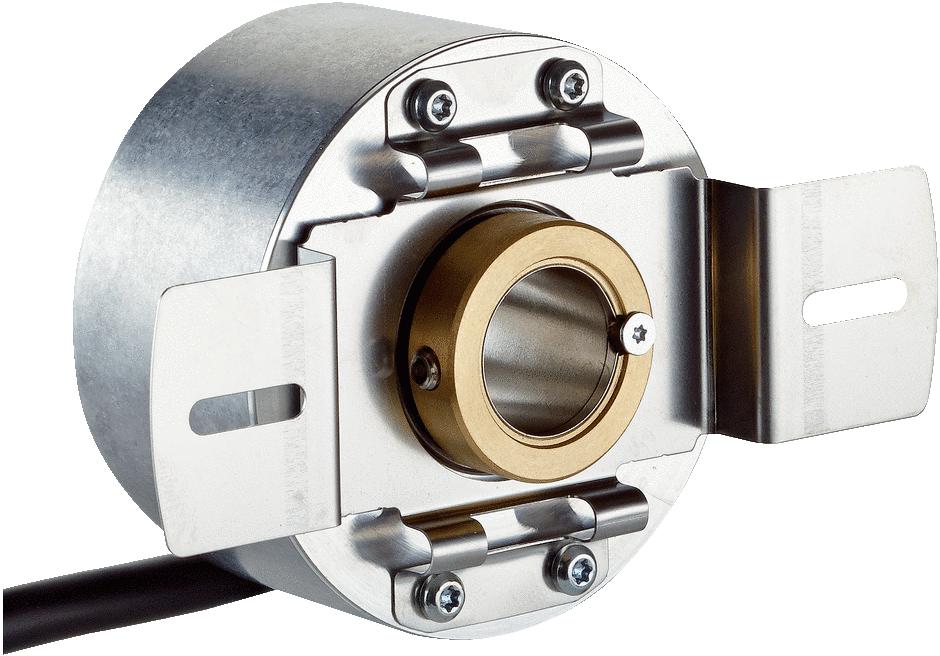

| Артикул | DBS60I-BDFM01024 |
| Коллекция | DBS60 Inox |
| Техпаспорт | Array |
| Классификации | |
| ECl@ss 5.0 | 27270501 |
| ECl@ss 5.1.4 | 27270501 |
| ECl@ss 6.0 | 27270590 |
| ECl@ss 6.2 | 27270590 |
| ECl@ss 7.0 | 27270501 |
| ECl@ss 8.0 | 27270501 |
| ECl@ss 8.1 | 27270501 |
| ECl@ss 9.0 | 27270501 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
| Данные окружающей среды | |
| ЭМС | По EN 61000-6-2 и EN 61000-6-3 |
| Тип защиты | IP67, Подключение к линии (согласно IEC 60529) |
| Ударопрочность | 100 g, 6 ms (согласно EN 60068-2-27) |
| Диапазон рабочей температуры | –30 °C ... +100 °C, не более 3 000 импульсов на один оборот |
| Диапазон температуры при хранении | –40 °C ... +100 °C, без упаковки |
| Допустимая относительная влажность воздуха | 90 % (Образование конденсата на оптических сканирующих элементах не допускается) |
| Вибростойкость | 10 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6) |
| Механические данные | |
| Вес | 0,44 kg 2) |
| Момент инерции ротора | 52 gcm² |
| Рабочая частота вращения | ≤ 6.000 min⁻¹ 3) |
| Угловое ускорение | ≤ 500.000 rad/s² |
| Рабочий крутящий момент | 2 Ncm (+20 °C) |
| Пусковой момент | 2,1 Ncm (+20 °C) |
| Допустимое перемещение вала элемента привода, статическое | ± 0,3 mm / ± 0,1 mm |
| Тип фланца / статорная муфта | Статорная муфта 2-сторонняя, удлиненное отверстие, окружность центров отверстий 63–83 мм 1) |
| Диаметр вала | 10 mm |
| Материал, вал | Нержавеющая сталь V2A |
| Материал, фланец | Нержавеющая сталь V2A |
| Материал, корпус | Нержавеющая сталь V2A |
| Материал, кабель | PVC |
| Срок службы подшипника | 3,6 x 10^9 оборотов |
| Механическое исполнение | Глухой полый вал |
| Материал, кольцо для уплотнения вала | FKM80 |
| Материал, кабельный ввод | Нержавеющая сталь V2A / никелированная латунь |
| Производительность | |
| Измерительный шаг | 90° электрический/импульсов на один оборот |
| Отклонение измерительных шагов | ± 18° /импульсов на один оборот |
| Время инициализации | < 5 ms 1) |
| Количество импульсов на один оборот | 1.024 |
| Допуски | Отклонение измерительного шага x 3 |
| Цикл нагрузки | ≤ 0,5 ± 5 % |
| Интерфейсы | |
| Интерфейс связи | Инкрементный |
| Коммуникационный интерфейс, детальное описание | TTL / HTL 1) |
| Количество сигнальных каналов | 6 каналов |
| Электрические данные | |
| Напряжение питания | 4,5 V ... 30 V |
| Рабочий ток | ≤ 50 mA |
| Тип подключения | Кабель, 8 жил, радиальная, 5 m 1) |
| Потребляемая мощность | ≤ 0,5 W (без нагрузки) |
| Защита от инверсии полярности | ✔ |
| Стойкость выходов при коротких замыканиях | ✔ 3) |
| MTTFd время до опасного выхода из строя | 500 лет (EN ISO 13849-1) 4) |
| Базовый сигнал, количество | 1 |
| Базовый сигнал, положение | 90°, электрические, логические соединения с A и B |
| Частота выходного сигнала | ≤ 300 kHz 2) |
| Ток нагрузки | ≤ 30 mA, на один канал |
