| Параметр | Значение |
| Общие характеристики | |

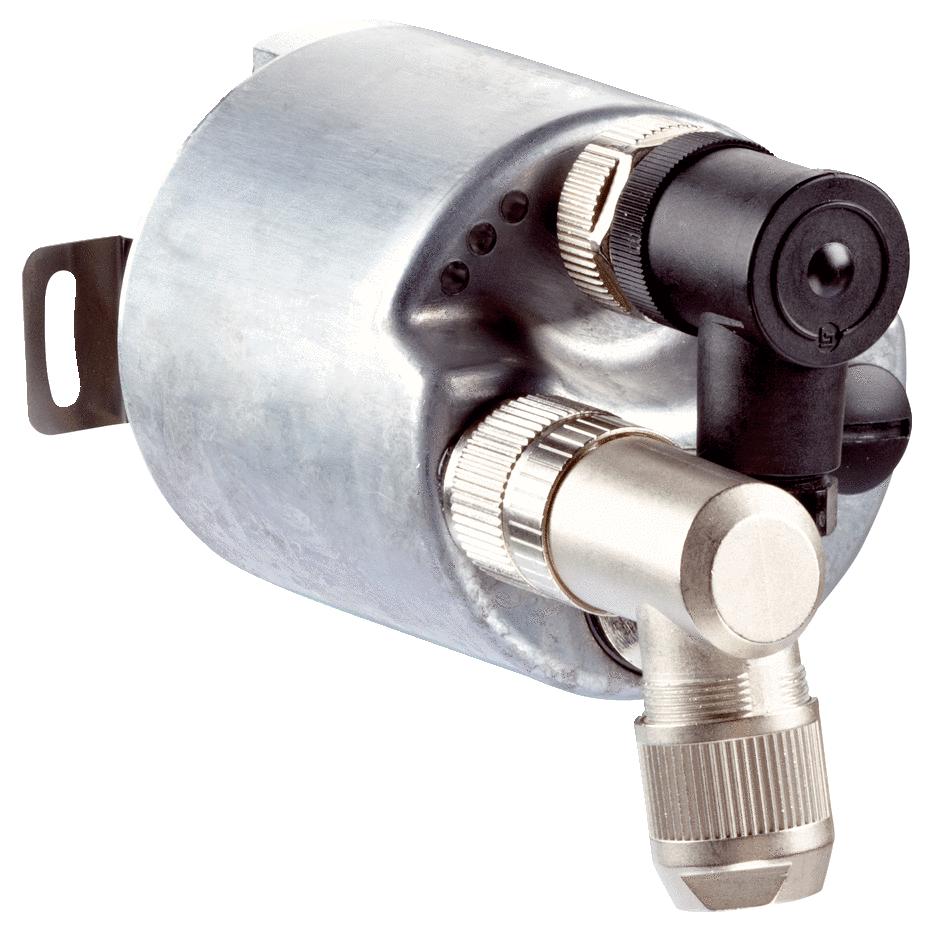

| Артикул | ATM90-PTF13x11 |
| Коллекция | ATM90 PROFIBUS |
| Тип исполнения энкодера | Многооборотный |
| Классификации | |
| ECl@ss 5.0 | 27270502 |
| ECl@ss 5.1.4 | 27270502 |
| ECl@ss 6.0 | 27270590 |
| ECl@ss 6.2 | 27270590 |
| ECl@ss 7.0 | 27270502 |
| ECl@ss 8.0 | 27270502 |
| ECl@ss 8.1 | 27270502 |
| ECl@ss 9.0 | 27270502 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
| Данные окружающей среды | |
| ЭМС | По EN 61000-6-2 и EN 61000-6-3 |
| Тип защиты | IP65, с уплотнением вала (согласно IEC 60529) |
| Ударопрочность | 6 g, 20 ms (согласно EN 60068-2-27) |
| Диапазон рабочей температуры | –20 °C ... +80 °C |
| Диапазон температуры при хранении | –40 °C ... +125 °C, без упаковки |
| Допустимая относительная влажность воздуха | 98 % |
| Вибростойкость | 20 g, 10 Hz ... 2.000 Hz |
| Механические данные | |
| Вес | 0,6 kg |
| Момент инерции ротора | 153 gcm² |
| Рабочая частота вращения | ≤ 3.000 min⁻¹ |
| Угловое ускорение | ≤ 600.000 rad/s² |
| Рабочий крутящий момент | 0,4 Ncm |
| Пусковой момент | 0,5 Ncm |
| Диаметр вала | 12 mm |
| Материал, вал | Нержавеющая сталь |
| Материал, фланец | Алюминий |
| Материал, корпус | Алюминиевое литье |
| Срок службы подшипника | 3,6 x 10^9 оборотов |
| Механическое исполнение | Сквозной полый вал |
| Интерфейсы | |
| Интерфейс связи | PROFIBUS DP |
| SSI | Через кнопку PRESET или протокол |
| Время инициализации | 1.250 ms 2) |
| Адресная настройка | 0 ... 127, DIP-переключатель или протокол |
| Скорость передачи данных (в бодах) | 9,6 kBaud ... 12 MBaud, автоматическое распознавание |
| Информация о состоянии | Светодиод, зеленый (работа), Светодиод, красный (активность сети) |
| Заглушка шины | DIP-переключатель 1) |
| Коммуникационный интерфейс, детальное описание | DPV0 |
| Время построения позиции | 0,25 ms |
| Протокол данных | Профиль для энкодера (07hex) — класс 2 |
| Электрические данные | |
| Напряжение питания | 10 V ... 32 V |
| Тип подключения | Шина адаптера подключения, 3 x M14, 7-контактный, радиальная |
| MTTFd время до опасного выхода из строя | 150 лет (EN ISO 13849-1) 1) |
| Производительность | |
| Допуски G | 0,25° 1) |
| Повторяющееся стандартное отклонение σ | 0,1° 2) |
| Разрешение макс. (максимальное количество шагов на один оборот x максимальное количество оборотов) | 13 bit x 11 bit (8.192 x 2.048) |
