| Параметр | Значение |
| Общие характеристики | |

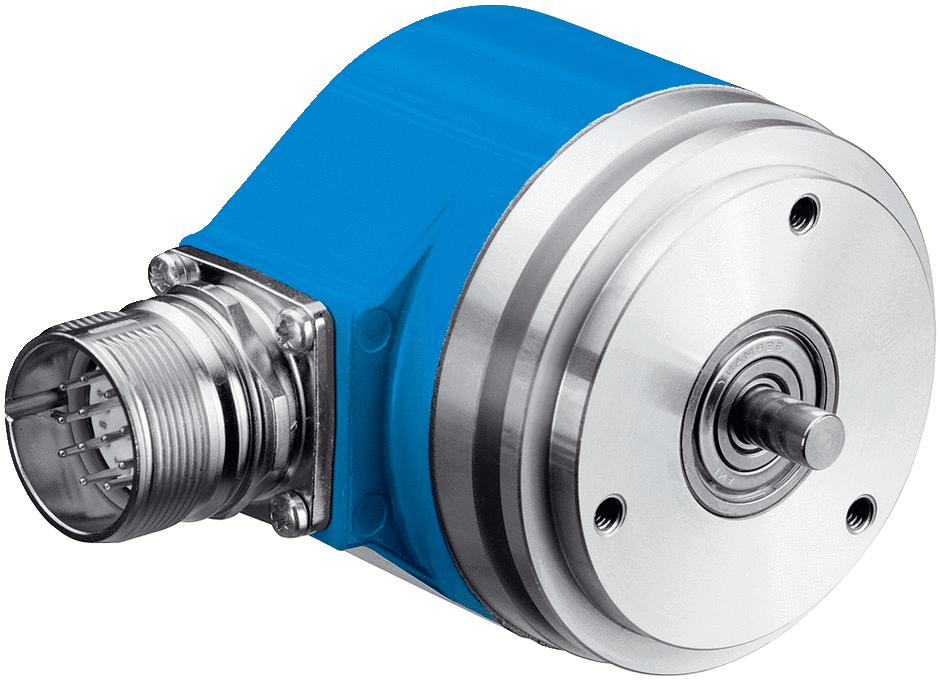

| Артикул | ATM60-AAN12x12 |
| Коллекция | ATM60 SSI |
| Тип исполнения энкодера | Многооборотный |
| Классификации | |
| ECl@ss 5.0 | 27270502 |
| ECl@ss 5.1.4 | 27270502 |
| ECl@ss 6.0 | 27270590 |
| ECl@ss 6.2 | 27270590 |
| ECl@ss 7.0 | 27270502 |
| ECl@ss 8.0 | 27270502 |
| ECl@ss 8.1 | 27270502 |
| ECl@ss 9.0 | 27270502 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
| Данные окружающей среды | |
| ЭМС | По EN 61000-6-2 и EN 61000-6-3 |
| Тип защиты | IP67, с уплотнением вала (согласно IEC 60529) 1) IP43, без уплотнения вала, на фланце датчика без уплотнения (согласно IEC 60529) 1) IP65, без уплотнения вала, на фланце датчика с уплотнением (согласно IEC 60529) 1) |
| Ударопрочность | 100 g, 6 ms (согласно EN 60068-2-27) |
| Диапазон рабочей температуры | –20 °C ... +85 °C |
| Диапазон температуры при хранении | –40 °C ... +100 °C, без упаковки |
| Допустимая относительная влажность воздуха | 98 % |
| Вибростойкость | 20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6) |
| Механические данные | |
| Вес | 0,4 kg |
| Момент инерции ротора | 55 gcm² |
| Рабочая частота вращения | ≤ 3.000 min⁻¹ 2) |
| Угловое ускорение | ≤ 500.000 rad/s² |
| Рабочий крутящий момент | 0,8 Ncm, с уплотнением вала |
| Пусковой момент | 1,2 Ncm, с уплотнением вала |
| Допустимое перемещение вала элемента привода, статическое | ± 0,3 mm, ± 0,1 mm |
| Диаметр вала | 15 mm 1) |
| Материал, вал | Нержавеющая сталь |
| Допустимая нагрузка на вал | 300 N / радиальная 50 N / осевая |
| Материал, фланец | Алюминий |
| Материал, корпус | Алюминиевое литье |
| Срок службы подшипника | 3,6 x 10^9 оборотов |
| Механическое исполнение | Глухой полый вал |
| Интерфейсы | |
| Интерфейс связи | SSI |
| SSI | Gray, двоичныйCW/CCW1 MHz 2)H-активный (L = 0 - 4,7 V, H = 10 - Us V)L-активный (L = 0 - 1,5 V, H = 2,0 - Us V) |
| Время инициализации | 1.050 ms 1) |
| Данные параметрирования | Количество шагов на один оборот Количество оборотов Тип кода Электронная регулировка |
| Время построения позиции | 0,15 ms |
| Электрические данные | |
| Напряжение питания | 10 V ... 32 V |
| Тип подключения | Кабель, 12 жил, радиальная, 10 m |
| MTTFd время до опасного выхода из строя | 150 лет (EN ISO 13849-1) 1) |
| Производительность | |
| Допуски G | 0,25° 1) |
| Повторяющееся стандартное отклонение σ | 0,1° 2) |
| Разрешение макс. (максимальное количество шагов на один оборот x максимальное количество оборотов) | 13 bit x 13 bit (8.192 x 8.192) |
