Параметр | Значение |
Общие характеристики | |
Артикул | ARS60-J4K00400 |

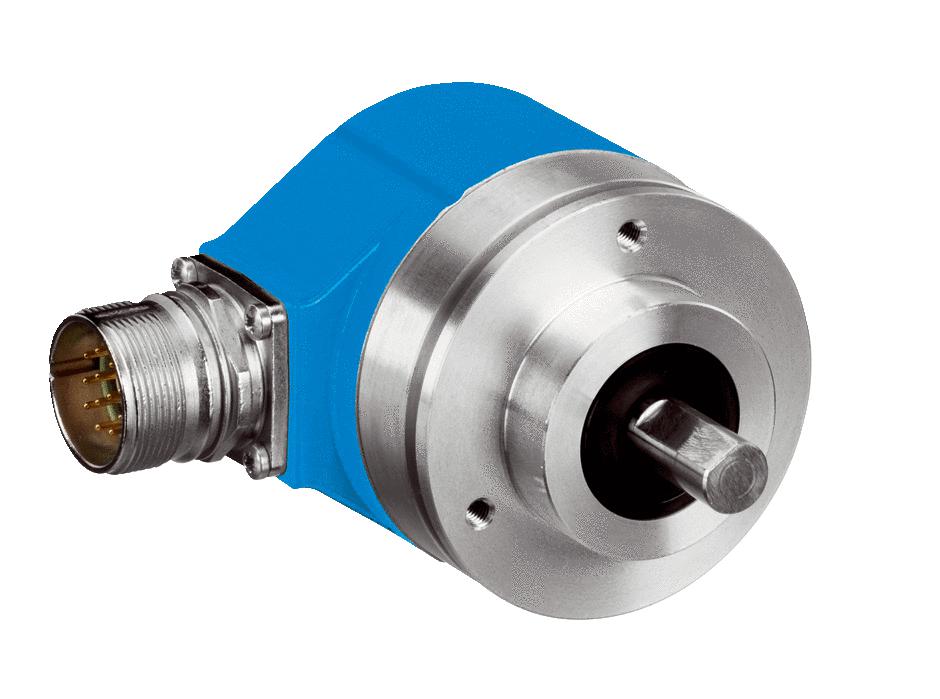

Коллекция | ARS60 SSI/Parallel |
Тип исполнения энкодера | Однооборотный |
Классификации | |
ECl@ss 5.0 | 27270502 |
ECl@ss 5.1.4 | 27270502 |
ECl@ss 6.0 | 27270590 |
ECl@ss 6.2 | 27270590 |
ECl@ss 7.0 | 27270502 |
ECl@ss 8.0 | 27270502 |
ECl@ss 8.1 | 27270502 |
ECl@ss 9.0 | 27270502 |
ETIM 5.0 | EC001486 |
ETIM 6.0 | EC001486 |
UNSPSC 16.0901 | 41112113 |
Данные окружающей среды | |
ЭМС | По EN 61000-6-2 и EN 61000-6-3 1) |
Тип защиты | IP66 (согласно IEC 60529) |
Ударопрочность | 50 g, 11 ms (согласно EN 60068-2-27) |
Диапазон рабочей температуры | –20 °C ... +85 °C |
Диапазон температуры при хранении | –40 °C ... +100 °C |
Допустимая относительная влажность воздуха | 90 % (Образование конденсата на оптических сканирующих элементах не допускается) |
Вибростойкость | 20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6) |
Интерфейсы | |
Интерфейс связи | Параллельное включение |
SSI | CW (по часовой стрелке), С возрастанием, при вращении вала. По часовой стрелке, если смотреть в направлении A (см. размерный чертеж). если смотреть на вал, который вращается по часовой стрелке |
Время инициализации | 80 ms 1) |
Электрические данные | |
Напряжение питания | 10 V DC ... 32 V DC |
Тип подключения | Кабель, 22 жилы, радиальная, 1,5 m |
Защита от инверсии полярности | ✔ |
MTTFd время до опасного выхода из строя | 300 лет (EN ISO 13849-1) 1) |
Устойчивость к короткому замыканию | ✔ |
Механические данные | |
Момент инерции ротора | 54 gcm² |
Угловое ускорение | ≤ 500.000 rad/s² |
Рабочий крутящий момент | 0,3 Ncm |
Пусковой момент | 0,4 Ncm |
Диаметр вала | 10 mm |
Допустимая нагрузка на вал | 20 N / радиальная 10 N / осевая |
Материал, корпус | Алюминиевое литье |
Срок службы подшипника | 3,6 x 10^9 оборотов |
Механическое исполнение | Сплошной вал, Торцевой фланец |
Длина волны | 18 mm |
Производительность | |
Количество шагов на один оборот, макс. (макс. разрешение) | 400Возможно любое количество шагов от 00002 до 32768 В виде обычного текста, всегда 5 позиций. |
Допуски G | 0,035°, 0,046° (бинарное значение шагов, небинарное значение шагов) 1) |
Повторяющееся стандартное отклонение σ | 0,005° 2) |
