| Параметр | Значение |
| Общие характеристики | |

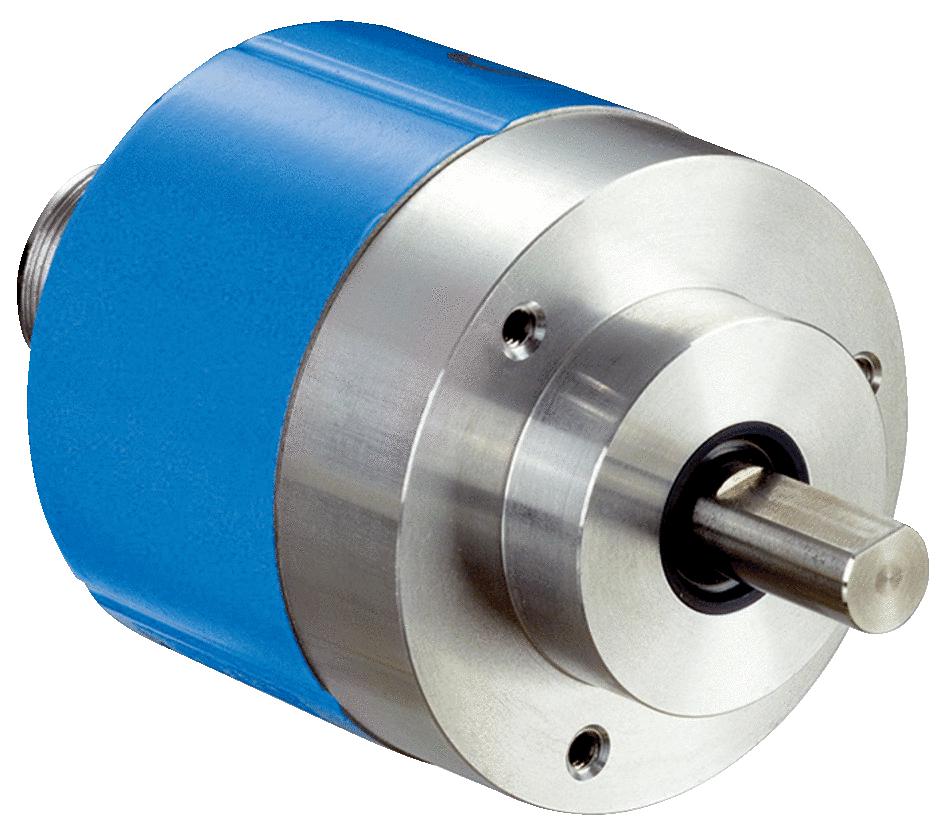

| Артикул | ARS60-A4B02048 |
| Коллекция | ARS60 SSI/Parallel |
| Тип исполнения энкодера | Однооборотный |
| Классификации | |
| ECl@ss 5.0 | 27270502 |
| ECl@ss 5.1.4 | 27270502 |
| ECl@ss 6.0 | 27270590 |
| ECl@ss 6.2 | 27270590 |
| ECl@ss 7.0 | 27270502 |
| ECl@ss 8.0 | 27270502 |
| ECl@ss 8.1 | 27270502 |
| ECl@ss 9.0 | 27270502 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
| Данные окружающей среды | |
| ЭМС | По EN 61000-6-2 и EN 61000-6-3 1) |
| Тип защиты | IP65, при установленном ответном штекере (согласно IEC 60529) |
| Ударопрочность | 50 g, 11 ms (согласно EN 60068-2-27) |
| Диапазон рабочей температуры | –20 °C ... +85 °C |
| Диапазон температуры при хранении | –40 °C ... +100 °C |
| Допустимая относительная влажность воздуха | 90 % (Образование конденсата на оптических сканирующих элементах не допускается) |
| Вибростойкость | 20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6) |
| Механические данные | |
| Вес | 0,3 kg |
| Момент инерции ротора | 54 gcm² |
| Угловое ускорение | ≤ 500.000 rad/s² |
| Рабочий крутящий момент | 0,3 Ncm |
| Пусковой момент | 0,4 Ncm |
| Диаметр вала | 10 mm |
| Допустимая нагрузка на вал | 20 N / радиальная 10 N / осевая |
| Материал, корпус | Алюминиевое литье |
| Срок службы подшипника | 3,6 x 10^9 оборотов |
| Механическое исполнение | Сплошной вал, Торцевой фланец |
| Длина волны | 18 mm |
| Интерфейсы | |
| Интерфейс связи | SSI |
| SSI | CW (по часовой стрелке), С возрастанием, при вращении вала. По часовой стрелке, если смотреть в направлении A (см. размерный чертеж). если смотреть на вал, который вращается по часовой стрелке |
| Время инициализации | 80 ms 1) |
| Электрические данные | |
| Напряжение питания | 10 V DC ... 32 V DC |
| Тип подключения | Разъем, M23, 12-контактный, осевая |
| MTTFd время до опасного выхода из строя | 300 лет (EN ISO 13849-1) 1) |
| Производительность | |
| Количество шагов на один оборот, макс. (макс. разрешение) | 2.048 (11 bit)Возможно любое количество шагов от 00002 до 32768 В виде обычного текста, всегда 5 позиций. |
| Допуски G | 0,035°, 0,046° (бинарное значение шагов, небинарное значение шагов) 1) |
| Повторяющееся стандартное отклонение σ | 0,005° 2) |
