| Параметр | Значение |
| Общие характеристики | |
| Артикул | AHM36I-S1CJ014x12 |

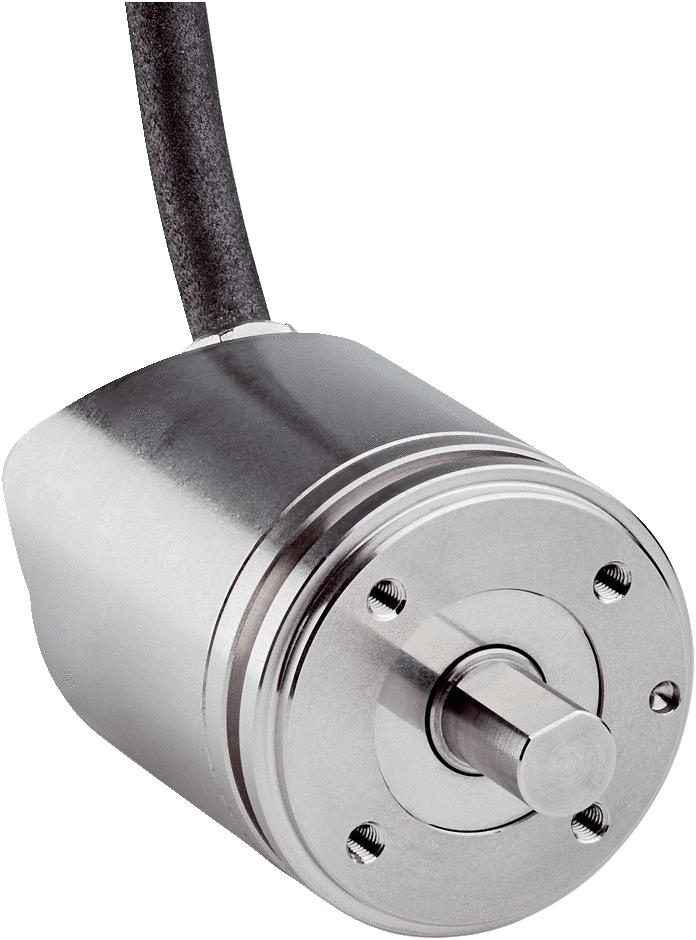

| Коллекция | AHS/AHM36 |
| Тип исполнения энкодера | Многооборотный |
| Классификации | |
| ECl@ss 5.0 | 27270502 |
| ECl@ss 5.1.4 | 27270502 |
| ECl@ss 6.0 | 27270590 |
| ECl@ss 6.2 | 27270590 |
| ECl@ss 7.0 | 27270502 |
| ECl@ss 8.0 | 27270502 |
| ECl@ss 8.1 | 27270502 |
| ECl@ss 9.0 | 27270502 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
| Данные окружающей среды | |
| ЭМС | По EN 61000-6-2 и EN 61000-6-3 |
| Тип защиты | IP67 (согласно IEC 60529) IP69K (согласно IEC 60529) |
| Ударопрочность | 100 g, 6 ms (согласно EN 60068-2-27) |
| Диапазон рабочей температуры | –40 °C ... +85 °C |
| Диапазон температуры при хранении | –40 °C ... +100 °C, без упаковки |
| Допустимая относительная влажность воздуха | 90 % (Образование конденсата не допускается) |
| Вибростойкость | 20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6) |
| Механические данные | |
| Вес | 0,2 kg 1) |
| Момент инерции ротора | 2,5 gcm² |
| Рабочая частота вращения | ≤ 6.000 min⁻¹ 2) |
| Угловое ускорение | ≤ 500.000 rad/s² |
| Рабочий крутящий момент | < 1 Ncm |
| Пусковой момент | 1 Ncm |
| Диаметр вала | 6 mm |
| Материал, вал | Нержавеющая сталь V2A |
| Допустимая нагрузка на вал | 40 N / 20 N / радиальная / осевая |
| Материал, фланец | Нержавеющая сталь V2A |
| Материал, корпус | Нержавеющая сталь V2A |
| Материал, кабель | Полиуретан |
| Срок службы подшипника | 3,6 x 10^8 оборотов |
| Механическое исполнение | Сплошной вал, Сервофланец |
| Длина волны | 12 mm |
| Материал, статорная муфта | Нержавеющая сталь V2A |
| Интерфейсы | |
| Интерфейс связи | CANopen |
| Время инициализации | 2 s 2) |
| Данные параметрирования | Количество шагов на один оборот Количество оборотов PRESET Направление отсчета Скорость считывания для расчета скорости Единица измерения для выдачи значения скорости Функция «круглые оси» Электронные кулачки (2 канала х 8 кулачков) |
| Адресная настройка | 0 ... 127, default: 5 |
| Скорость передачи данных (в бодах) | 20 kbit/s ... 1.000 kbit/s, по умолчанию: 125 кбит/с |
| Информация о состоянии | Состояние CANopen через светодиод состояния |
| Заглушка шины | Через внешнее согласующее сопротивление 1) |
| Протокол данных | CANopen CiA DS-301 V4.02, CiA DSP-305 LSS, Encoder Profile: - CIA DS-406, V3.2. - Class C2 |
| Параметры процесса | Позиция, Скорость, Температура |
| Доступные диагностические данные | Минимальная и максимальная температура, максимальная скорость, Счетчик подачи питания, Счетчик рабочих часов подачи питания/работы, Счетчик изменений направления/количество перемещений по часовой стрелке/против часовой стрелки, Минимальное и максимальное рабочее напряжение |
| Электрические данные | |
| Напряжение питания | 10 ... 30 V |
| Тип подключения | Кабель, 5 жил, универсальный, 0,5 m |
| Потребляемая мощность | ≤ 1,5 W (без нагрузки) |
| Защита от инверсии полярности | ✔ |
| MTTFd время до опасного выхода из строя | 270 лет (EN ISO 13849-1) 1) |
| Производительность | |
| Допуски G | 0,35° (при 20 °C) 1) |
| Повторяющееся стандартное отклонение σ | 0,2° (при 20 °C) 2) |
| Разрешение макс. (максимальное количество шагов на один оборот x максимальное количество оборотов) | 14 bit x 12 bit (16.384 x 4.096) |
