| Параметр | Значение |
| Общие характеристики | |

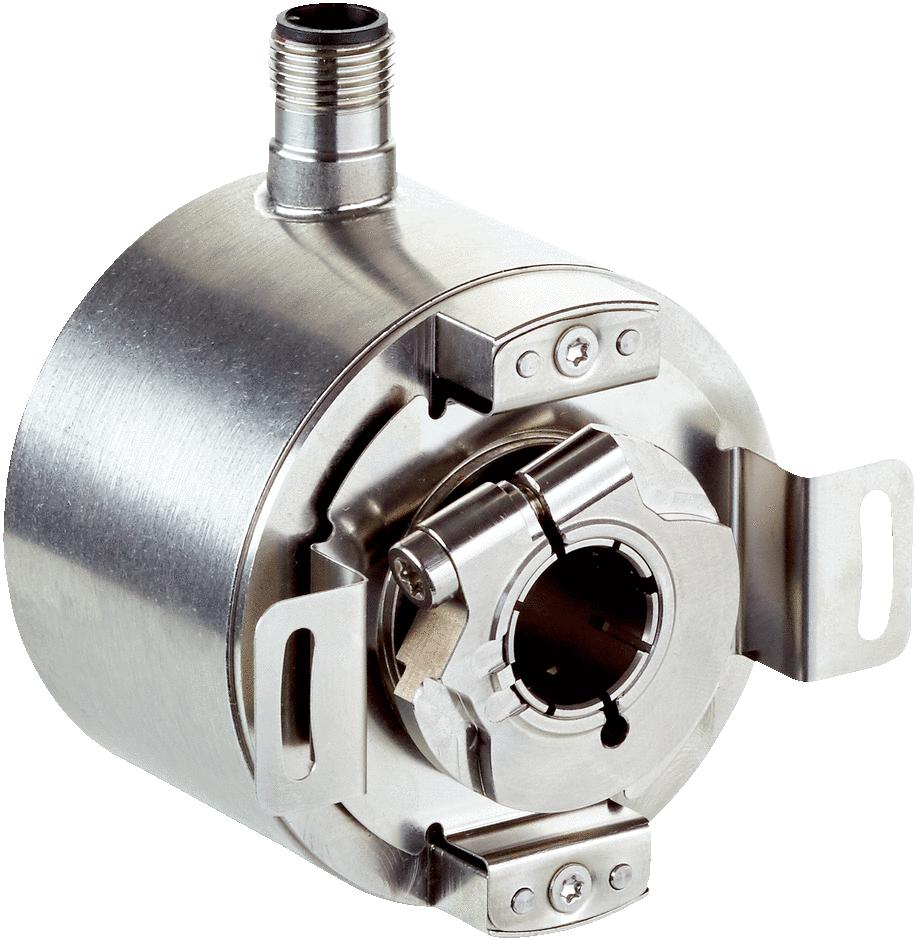

| Артикул | AHM36I-BBQC014x12 |
| Коллекция | AHS/AHM36 |
| Тип исполнения энкодера | Многооборотный |
| Классификации | |
| ECl@ss 5.0 | 27270502 |
| ECl@ss 5.1.4 | 27270502 |
| ECl@ss 6.0 | 27270590 |
| ECl@ss 6.2 | 27270590 |
| ECl@ss 7.0 | 27270502 |
| ECl@ss 8.0 | 27270502 |
| ECl@ss 8.1 | 27270502 |
| ECl@ss 9.0 | 27270502 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
| Данные окружающей среды | |
| ЭМС | По EN 61000-6-2, EN 61000-6-3 и EN 61131-9 |
| Тип защиты | IP67 (IEC 60529) IP69K (IEC 60529) |
| Ударопрочность | 100 g, 6 ms (согласно EN 60068-2-27) 1) 2) |
| Диапазон рабочей температуры | –40 °C ... +85 °C |
| Диапазон температуры при хранении | –40 °C ... +100 °C |
| Допустимая относительная влажность воздуха | 90 % (Образование конденсата не допускается) |
| Вибростойкость | 20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6) 1) |
| Механические данные | |
| Вес | 0,2 kg, относится к устройствам с штепсельным разъемом |
| Момент инерции ротора | 23 gcm² |
| Рабочая частота вращения | ≤ 6.000 min⁻¹ |
| Угловое ускорение | ≤ 500.000 rad/s² |
| Рабочий крутящий момент | ≤ 1 Ncm 1) |
| Пусковой момент | ≤ 1 Ncm 1) |
| Допустимое перемещение вала элемента привода, статическое | ± 0,1 mm (радиальная) ± 0,1 mm (осевая) |
| Диаметр вала | 8 mm |
| Материал, вал | Нержавеющая сталь V2A |
| Материал, фланец | Нержавеющая сталь V2A |
| Материал, корпус | Нержавеющая сталь V2A |
| Материал, кабель | Полиуретан |
| Срок службы подшипника | 2,0 x 10^9 оборотов |
| Механическое исполнение | Глухой полый вал |
| Материал, статорная муфта | Нержавеющая сталь V2A |
| Интерфейсы | |
| Интерфейс связи | IO-Link |
| Время инициализации | 2 s |
| Данные параметрирования | Количество шагов на один оборот Количество оборотов PRESET Направление отсчета Скорость считывания для расчета скорости Единица измерения для выдачи значения скорости Функция «круглые оси» Электронные кулачки (2 канала х 8 кулачков) |
| Информация о состоянии | Через светодиод состояния |
| Коммуникационный интерфейс, детальное описание | V1.1, COM3 (230,4 kBaud) |
| Параметры процесса | Позиция, Скорость |
| Время цикла | ≤ 3,2 ms |
| Электрические данные | |
| Напряжение питания | 18 ... 30 V |
| Тип подключения | Разъем, M12, 4-контактный, универсальный |
| Потребляемая мощность | ≤ 1,5 W |
| Защита от инверсии полярности | ✔ |
| MTTFd время до опасного выхода из строя | 145,6 лет (EN ISO 13849-1) |
| Производительность | |
| Допуски G | 0,35° (при 20 °C) 1) |
| Повторяющееся стандартное отклонение σ | 0,2° (при 20 °C) 2) |
| Разрешение макс. (максимальное количество шагов на один оборот x максимальное количество оборотов) | 14 bit x 12 bit (16.384 x 4.096) |
