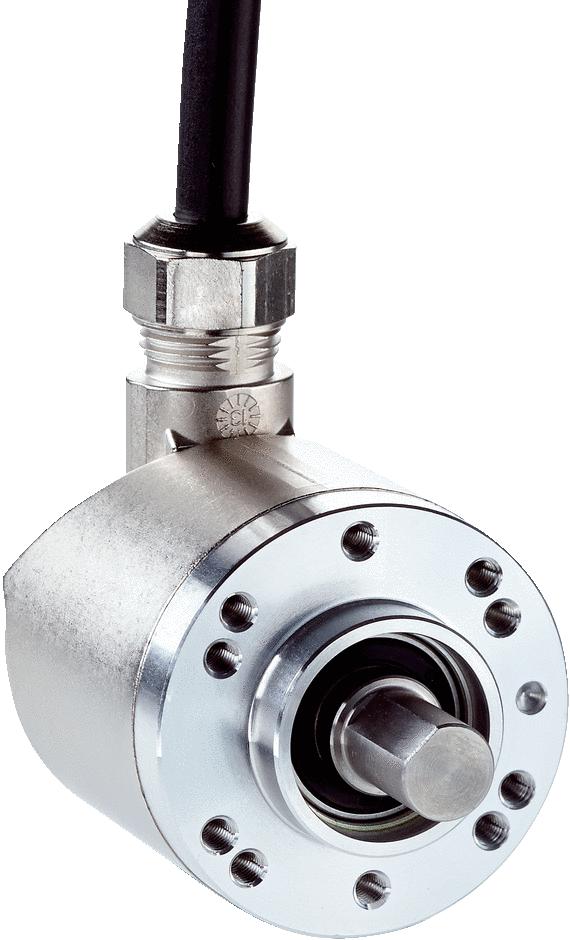

Абсолютные энкодеры AHS/AHM36

Абсолютные энкодеры AHS/AHM36
Абсолютные энкодеры AHS/AHM36

Для оформления заявки добавьте оборудование
в корзину и сформируйте заказ

артикул: AHM36B-S8AL012x12
Под заказ
Запрос цены

Доставка в любой регион России транспортной
компанией на Ваш выбор

Параметр Значение
Общие характеристики
Артикул AHM36B-S8AL012x12
Коллекция AHS/AHM36
Тип исполнения энкодера Многооборотный
Классификации
ECl@ss 5.0 27270502
ECl@ss 5.1.4 27270502
ECl@ss 6.0 27270590
ECl@ss 6.2 27270590
ECl@ss 7.0 27270502
ECl@ss 8.0 27270502
ECl@ss 8.1 27270502
ECl@ss 9.0 27270502
ETIM 5.0 EC001486
ETIM 6.0 EC001486
UNSPSC 16.0901 41112113
Данные окружающей среды
ЭМС По EN 61000-6-2 и EN 61000-6-3
Тип защиты IP65 (согласно IEC 60529)
Ударопрочность 100 g, 6 ms (согласно EN 60068-2-27)
Диапазон рабочей температуры –20 °C ... +70 °C
Диапазон температуры при хранении –40 °C ... +100 °C, без упаковки
Допустимая относительная влажность воздуха 90 % (Образование конденсата не допускается)
Вибростойкость 20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
Механические данные
Вес 0,12 kg 1)
Момент инерции ротора 2,5 gcm²
Рабочая частота вращения ≤ 6.000 min⁻¹ 2)
Угловое ускорение ≤ 500.000 rad/s²
Рабочий крутящий момент < 0,5 Ncm
Пусковой момент 0,5 Ncm
Диаметр вала 1/4"
Материал, вал Нержавеющая сталь
Допустимая нагрузка на вал 40 N / 20 N / радиальная / осевая
Материал, фланец Алюминий
Материал, корпус Цинк
Материал, кабель Полиуретан
Срок службы подшипника 3,6 x 10^8 оборотов
Механическое исполнение Сплошной вал, Торцевой фланец
Длина волны 12 mm
Интерфейсы
Интерфейс связи SSI
SSI GrayCW/CCW параметрируется по кабелю2 MHz 2)H-активный (L = 0 - 3 V, H = 4,0 - Us V)L-активный (L = 0 - 1 V, H = 2,0 - Us V)
Время инициализации 100 ms 1)
Время построения позиции 125 µs
Параметры процесса Позиция
Электрические данные
Напряжение питания 4,5 ... 32 V DC
Тип подключения Кабель, 8 жил, универсальный, 3 m
Потребляемая мощность ≤ 1,5 W (без нагрузки)
Защита от инверсии полярности
MTTFd время до опасного выхода из строя 230 лет (EN ISO 13849-1) 1)
Производительность
Допуски G ± 0,35° (при 20 °C) 1)
Повторяющееся стандартное отклонение σ ± 0,25° (при 20 °C) 2)
Разрешение макс. (максимальное количество шагов на один оборот x максимальное количество оборотов) 12 bit x 12 bit (4.096 x 4.096)
