Параметр | Значение |
Общие характеристики | |
Артикул | AFM60B-TEKA008192 |

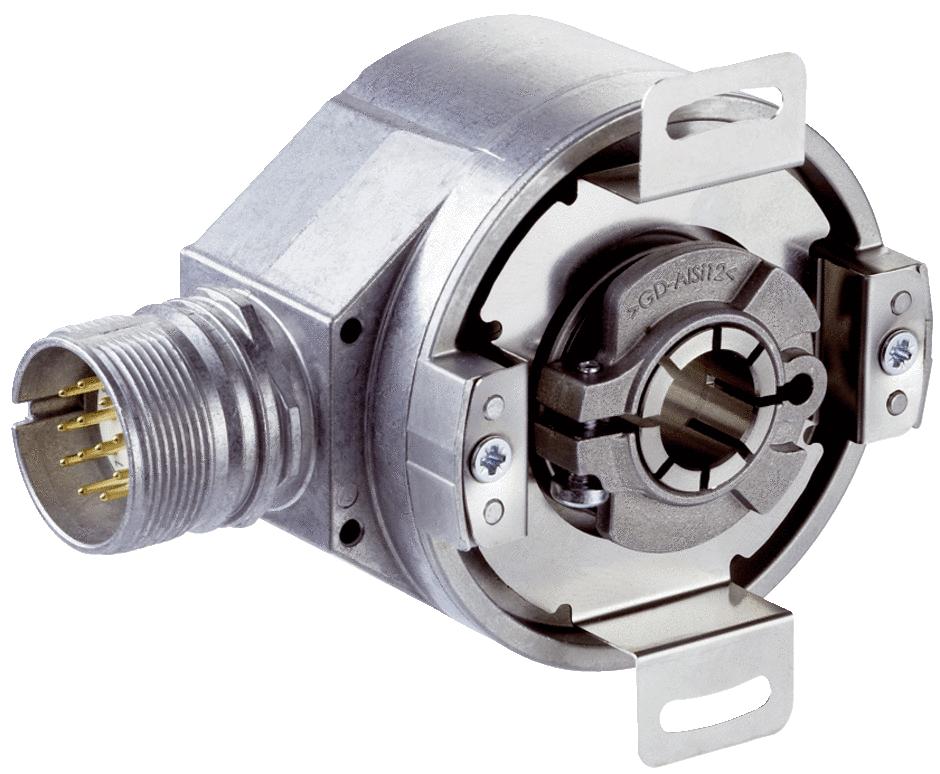

Коллекция | AFS/AFM60 SSI |
Тип исполнения энкодера | Многооборотный |
Классификации | |
ECl@ss 5.0 | 27270502 |
ECl@ss 5.1.4 | 27270502 |
ECl@ss 6.0 | 27270590 |
ECl@ss 6.2 | 27270590 |
ECl@ss 7.0 | 27270502 |
ECl@ss 8.0 | 27270502 |
ECl@ss 8.1 | 27270502 |
ECl@ss 9.0 | 27270502 |
ETIM 5.0 | EC001486 |
ETIM 6.0 | EC001486 |
UNSPSC 16.0901 | 41112113 |
Данные окружающей среды | |
ЭМС | По EN 61000-6-2 и EN 61000-6-3 1) |
Тип защиты | IP65, со стороны вала (согласно IEC 60529) IP67, со стороны корпуса (согласно IEC 60529) 2) |
Ударопрочность | 70 g, 6 ms (согласно EN 60068-2-27) |
Диапазон рабочей температуры | –40 °C ... +100 °C 3) |
Диапазон температуры при хранении | –40 °C ... +100 °C, без упаковки |
Допустимая относительная влажность воздуха | 90 % (Образование конденсата на оптических сканирующих элементах не допускается) |
Вибростойкость | 30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6) |
Механические данные | |
Вес | 0,2 kg 1) |
Момент инерции ротора | 40 gcm² |
Рабочая частота вращения | ≤ 9.000 min⁻¹ 3) |
Угловое ускорение | + 500.000 rad/s² |
Рабочий крутящий момент | < 0,6 Ncm 2) |
Пусковой момент | < 0,8 Ncm 2) |
Допустимое перемещение вала элемента привода, статическое | ± 0,2 mm (осевая) ± 0,1 mm (радиальная) |
Диаметр вала | 12 mm |
Материал, вал | Нержавеющая сталь |
Материал, фланец | Алюминий |
Материал, корпус | Алюминиевое литье |
Срок службы подшипника | 3,0 x 10^9 оборотов |
Механическое исполнение | Сквозной полый вал |
Интерфейсы | |
Интерфейс связи | SSI |
SSI | GrayCW/CCW параметрируется≤ 2 MHz 2)H-активный (L = 0 - 3 V, H = 4,0 - Us V)L-активный (L = 0 - 1,5 V, H = 2,0 - Us V) |
Время инициализации | 50 ms 1) |
Коммуникационный интерфейс, детальное описание | SSI + Sin/Cos |
Время построения позиции | < 1 µs |
Sin/Cos | 1.024≤ 200 kHz≤ 120 Ω0,5 Vss, ± 20 %, 120 Ω2,5 V ± 10 %1 Vss, ± 20 % |
Электрические данные | |
Напряжение питания | 4,5 V DC ... 32 V DC |
Тип подключения | Разъем, M23, 12-контактный, радиальная |
Потребляемая мощность | ≤ 0,7 W (без нагрузки) |
Защита от инверсии полярности | ✔ |
MTTFd время до опасного выхода из строя | 250 лет (EN ISO 13849-1) 1) |
Производительность | |
Допуски G | 0,05° 1) |
Повторяющееся стандартное отклонение σ | 0,002° 2) |
Разрешение макс. (максимальное количество шагов на один оборот x максимальное количество оборотов) | 13 bit x 12 bit (8.192 x 4.096)См. анализ максимальной частоты вращения |
