| Параметр | Значение |
| Общие характеристики | |
| Артикул | AFM60A-S7IB018x12 |

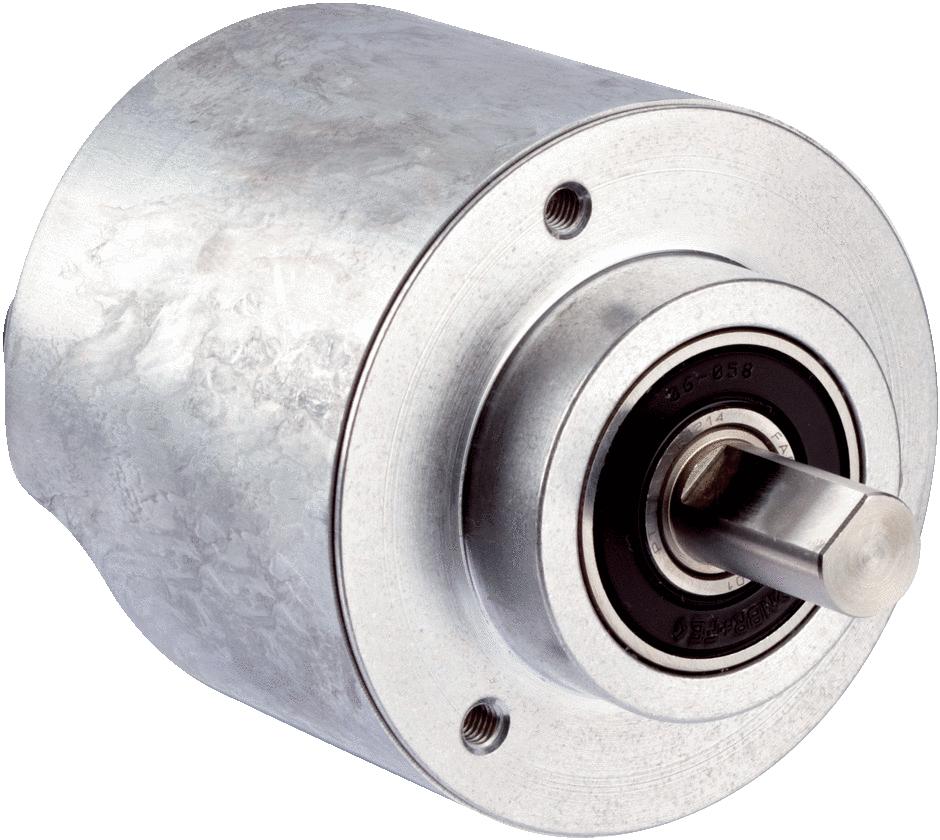

| Коллекция | AFS/AFM60 EtherNet/IP |
| Тип исполнения энкодера | Многооборотный |
| Классификации | |
| ECl@ss 5.0 | 27270502 |
| ECl@ss 5.1.4 | 27270502 |
| ECl@ss 6.0 | 27270590 |
| ECl@ss 6.2 | 27270590 |
| ECl@ss 7.0 | 27270502 |
| ECl@ss 8.0 | 27270502 |
| ECl@ss 8.1 | 27270502 |
| ECl@ss 9.0 | 27270502 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
| Данные окружающей среды | |
| ЭМС | По EN 61000-6-2 и EN 61000-6-3 1) |
| Тип защиты | IP65, со стороны вала (согласно IEC 60529) IP67, со стороны корпуса (согласно IEC 60529) 2) |
| Ударопрочность | 100 g, 6 ms (согласно EN 60068-2-27) |
| Диапазон рабочей температуры | –40 °C ... +85 °C |
| Диапазон температуры при хранении | –40 °C ... +100 °C, без упаковки |
| Допустимая относительная влажность воздуха | 90 % (Образование конденсата на оптических сканирующих элементах не допускается) |
| Вибростойкость | 30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6) |
| Механические данные | |
| Вес | 0,2 kg |
| Момент инерции ротора | 6,2 gcm² |
| Угловое ускорение | ≤ 500.000 rad/s² |
| Рабочий крутящий момент | 0,3 Ncm |
| Пусковой момент | 0,5 Ncm |
| Диаметр вала | 3/8" |
| Материал, вал | Нержавеющая сталь |
| Допустимая нагрузка на вал | 80 N / радиальная 40 N / осевая |
| Материал, фланец | Алюминий |
| Материал, корпус | Алюминий |
| Срок службы подшипника | 3,0 x 10^9 оборотов |
| Механическое исполнение | Сплошной вал, Торцевой фланец |
| Интерфейсы | |
| Интерфейс связи | EtherNet/IP™ |
| Время инициализации | 6 s |
| Данные параметрирования | Количество шагов на оборот, количество оборотов, PRESET, направление счёта, скорость считывания расчёта скорости, единица вывода значения скорости, ускорения и температуры, вывод масштабируемых предельных значений, таких как: диапазоны положения, скорость, ускорение, пуски направлений вращения по ч. стр./против ч. стр., изменение направления вращения, часы работы и часы движения вала. Функциональность поворотной оси (только многооборотная версия), тактовый импульс |
| Скорость передачи данных (в бодах) | 10 Mbit/s 100 Mbit/s |
| Профиль энкодера | 0 x 22 |
| Доступные диагностические данные | Минимальная и максимальная температура, максимальная скорость, счётчик питания, счётчик часов работы питания / движения, счётчик изменений направления / количества движения по часовой стрелке / количество движений против часовой стрелки, количество изменений направления, минимальное и максимальное рабочее напряжение, мониторинг сигналов для одно- и многооборотного варианта |
| Среда передачи | Кабель CAT 5e |
| RPI (requested packet interval) | 2 ms ... 750 ms |
| DLR (Device Level Ring) | ✔ |
| Электрические данные | |
| Напряжение питания | 10 V DC ... 30 V DC |
| Тип подключения | Разъем, 1 x M12, 4-контактный, осевая Розетка, 2 x M12, 4-контактный, осевая |
| Защита от инверсии полярности | ✔ |
| MTTFd время до опасного выхода из строя | 80 лет (EN ISO 13849-1) 1) |
| Производительность | |
| Допуски G | 0,03° 1) |
| Повторяющееся стандартное отклонение σ | 0,002° 2) |
| Разрешение макс. (максимальное количество шагов на один оборот x максимальное количество оборотов) | 18 bit x 12 bit (262.144 x 4.096) |
