| Параметр | Значение |
| Общие характеристики | |

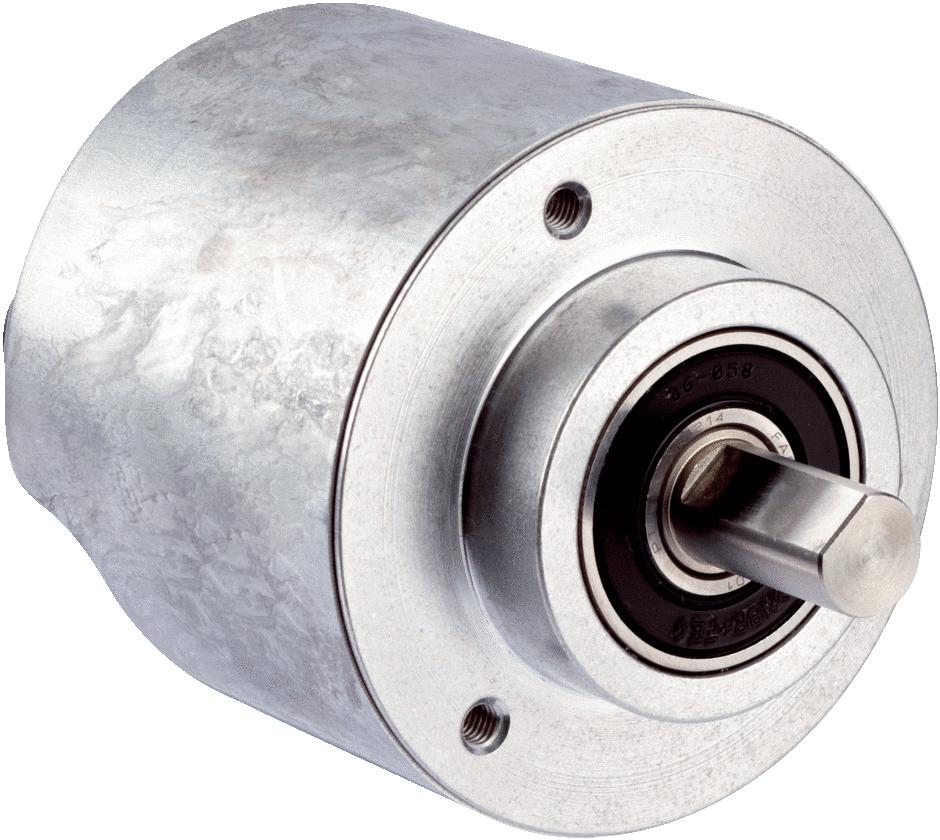

| Артикул | AFM60A-S4NB000S05 |
| Коллекция | AFS/AFM60 PROFINET |
| Тип исполнения энкодера | Многооборотный |
| Классификации | |
| ECl@ss 5.0 | 27270502 |
| ECl@ss 5.1.4 | 27270502 |
| ECl@ss 6.0 | 27270590 |
| ECl@ss 6.2 | 27270590 |
| ECl@ss 7.0 | 27270502 |
| ECl@ss 8.0 | 27270502 |
| ECl@ss 8.1 | 27270502 |
| ECl@ss 9.0 | 27270502 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
| Данные окружающей среды | |
| ЭМС | По EN 61000-6-2 и EN 61000-6-3 1) |
| Тип защиты | IP65, со стороны вала (согласно IEC 60529) IP67, со стороны корпуса (согласно IEC 60529) 2) |
| Ударопрочность | 100 g, 6 ms (согласно EN 60068-2-27) |
| Диапазон рабочей температуры | –40 °C ... +85 °C |
| Диапазон температуры при хранении | –40 °C ... +100 °C, без упаковки |
| Допустимая относительная влажность воздуха | 90 % (Образование конденсата на оптических сканирующих элементах не допускается) |
| Вибростойкость | 15 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6) |
| Механические данные | |
| Вес | 0,2 kg |
| Момент инерции ротора | 6,2 gcm² |
| Угловое ускорение | ≤ 500.000 rad/s² |
| Рабочий крутящий момент | 0,3 Ncm |
| Пусковой момент | 0,5 Ncm |
| Диаметр вала | 10 mm |
| Материал, вал | Нержавеющая сталь |
| Допустимая нагрузка на вал | 80 N / радиальная 40 N / осевая |
| Материал, фланец | Алюминий |
| Материал, корпус | Алюминий |
| Срок службы подшипника | 3,0 x 10^9 оборотов |
| Механическое исполнение | Сплошной вал, Торцевой фланец |
| Интерфейсы | |
| Интерфейс связи | PROFINET |
| Время инициализации | 6 s |
| Данные параметрирования | Количество шагов на оборот, количество оборотов, PRESET, направление счета, скорость считывания расчета скорости, единица вывода значения скорости, функциональность поворотной оси (только многооборотная версия) |
| Скорость передачи данных (в бодах) | 10 Mbit/s 100 Mbit/s |
| Профиль энкодера | V4.1 class3 |
| Доступные диагностические данные | Минимальная и максимальная температура, максимальная скорость, счетчик питания, счетчик часов работы питания / движения, счетчик изменений направления / количества движения по часовой стрелке / количество движений против часовой стрелки, максимальное рабочее напряжение |
| Среда передачи | Кабель CAT 5e |
| RPI (requested packet interval) | 2 ms ... 750 ms |
| Электрические данные | |
| Напряжение питания | 10 V DC ... 30 V DC |
| Тип подключения | Разъем, 1 x M12, 4-контактный, осевая Розетка, 2 x M12, 4-контактный, осевая |
| MTTFd время до опасного выхода из строя | 80 лет (EN ISO 13849-1) 1) |
| Характеристики | |
| Специальный продукт | ✔ |
| Особенности | Ударопрочность в соответствии с требованиями заказчика |
| Стандартный эталонный прибор | AFM60A-S4NB018X12, 1059039 |
| Производительность | |
| Допуски G | 0,03° 1) |
| Повторяющееся стандартное отклонение σ | 0,002° 2) |
| Разрешение макс. (максимальное количество шагов на один оборот x максимальное количество оборотов) | 18 bit x 12 bit (262.144 x 4.096) |
