| Параметр | Значение |
| Общие характеристики | |
| Артикул | ACS36-K1K0-K01 |

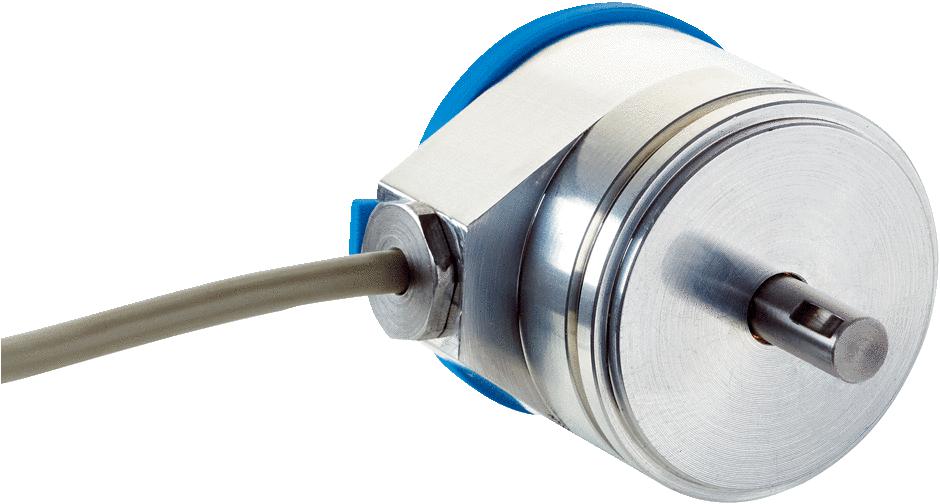

| Коллекция | ACS/ACM36 |
| Тип исполнения энкодера | Однооборотный |
| Классификации | |
| ECl@ss 5.0 | 27270502 |
| ECl@ss 5.1.4 | 27270502 |
| ECl@ss 6.0 | 27270590 |
| ECl@ss 6.2 | 27270590 |
| ECl@ss 7.0 | 27270502 |
| ECl@ss 8.0 | 27270502 |
| ECl@ss 8.1 | 27270502 |
| ECl@ss 9.0 | 27270502 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
| Данные окружающей среды | |
| ЭМС | EN 61000-6-2 EN 61000-6-4 |
| Тип защиты | IP65 |
| Ударопрочность | 25 g, 11 ms (EN 60068-2-27) |
| Диапазон рабочей температуры | –30 °C ... +80 °C |
| Диапазон температуры при хранении | –40 °C ... +100 °C, без упаковки |
| Допустимая относительная влажность воздуха | 90 % |
| Вибростойкость | 4 g, 5 Hz ... 100 Hz (EN 60068-2-6) |
| Производительность | |
| Точность | ± 0,2 % в отношении запрограммированного угла 1) |
| Длина измерения | 0° ... 360°, программируемый |
| Количество шагов на один оборот, макс. (макс. разрешение) | 2.979 |
| Разрешение на один измерительный шаг | 5,4 μA ... 40,2 μA 1) |
| Минимальный диапазон измерения | ≥ 35° |
| Механические данные | |
| Вес | 0,1 kg |
| Момент инерции ротора | 10 gcm² |
| Рабочая частота вращения | ≤ 3.000 min⁻¹ |
| Угловое ускорение | ≤ 500.000 rad/s² |
| Рабочий крутящий момент | 0,2 Ncm |
| Пусковой момент | 0,5 Ncm |
| Диаметр вала | 6 mm |
| Материал, вал | Нержавеющая сталь 1.4305 |
| Допустимая нагрузка на вал | 20 N / осевая 40 N / радиальная |
| Материал, фланец | AlMgSi |
| Материал, корпус | AlMgSi |
| Материал, кабель | PVC |
| Срок службы подшипника | 1 x 10^6 оборотов |
| Механическое исполнение | Сплошной вал, Сервофланец |
| Длина волны | 12,4 mm |
| Интерфейсы | |
| Интерфейс связи | Аналоговый |
| SSI | CW (по часовой стрелке) 1) |
| Коммуникационный интерфейс, детальное описание | Ток |
| Электрические данные | |
| Напряжение питания | 19 V DC ... 33 V DC |
| Тип подключения | Кабель, радиальная, 1,5 m |
| Потребление тока | < 80 mA |
| Защита от инверсии полярности | ✔ |
| MTTFd время до опасного выхода из строя | 900 лет (EN ISO 13849-1) 1) |
| Электрическое исполнение | 3-жильный кабель |
