| Параметр | Значение |
| Общие характеристики | |
| Артикул | A3M60A-BGPB014x17 |

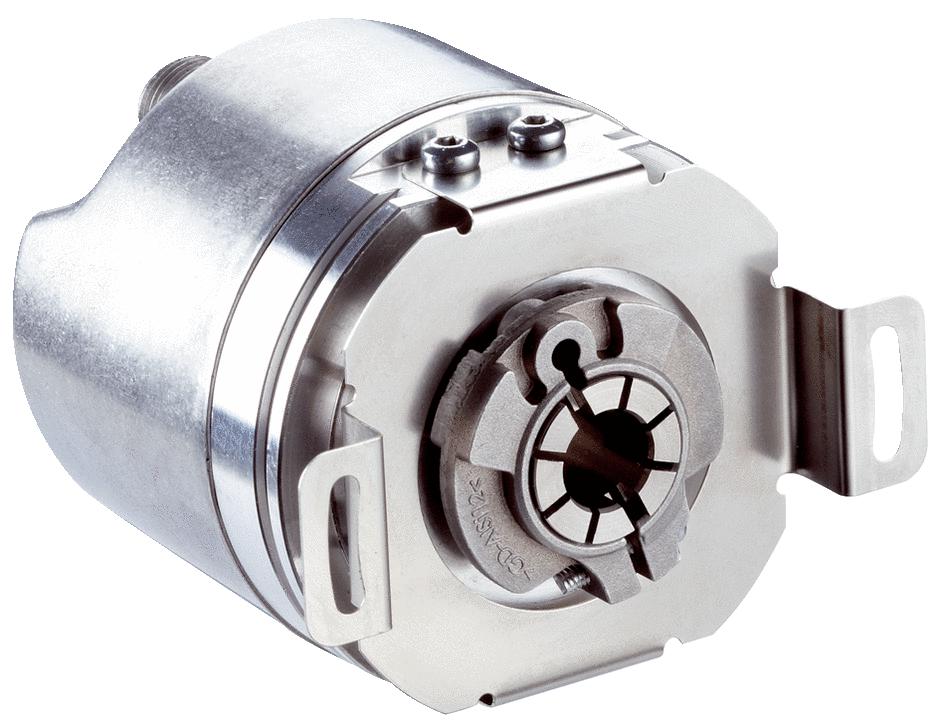

| Коллекция | A3M60 PROFIBUS |
| Тип исполнения энкодера | Многооборотный |
| Классификации | |
| ECl@ss 5.0 | 27270502 |
| ECl@ss 5.1.4 | 27270502 |
| ECl@ss 6.0 | 27270590 |
| ECl@ss 6.2 | 27270590 |
| ECl@ss 7.0 | 27270502 |
| ECl@ss 8.0 | 27270502 |
| ECl@ss 8.1 | 27270502 |
| ECl@ss 9.0 | 27270502 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
| Данные окружающей среды | |
| ЭМС | По EN 61000-6-2 и EN 61000-6-3 |
| Тип защиты | IP67, Корпус (согласно IEC 60529) 1) IP67, Вал (согласно IEC 60529) 1) |
| Ударопрочность | 100 g, 6 ms (согласно EN 60068-2-27) |
| Диапазон рабочей температуры | –30 °C ... +80 °C |
| Диапазон температуры при хранении | –40 °C ... +100 °C |
| Допустимая относительная влажность воздуха | 95 % (Образование конденсата не допускается) |
| Вибростойкость | 30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6) |
| Механические данные | |
| Вес | 0,28 kg |
| Рабочая частота вращения | ≤ 9.000 min⁻¹ Собственный нагрев 35 К при максимальной частоте вращения |
| Угловое ускорение | ≤ 500.000 rad/s² |
| Рабочий крутящий момент | 1,6 Ncm |
| Пусковой момент | 2 Ncm |
| Допустимое перемещение вала элемента привода, статическое | ± 0,3 mm, ± 0,1 mm |
| Диаметр вала | 14 mm |
| Материал, вал | Нержавеющая сталь |
| Материал, фланец | Алюминий |
| Материал, корпус | Алюминий |
| Срок службы подшипника | 3,0 x 10^9 оборотов |
| Механическое исполнение | Глухой полый вал |
| Интерфейсы | |
| Интерфейс связи | PROFIBUS DP |
| Время инициализации | Ок. 1 s |
| Данные параметрирования | Количество шагов на оборот, количество оборотов, PRESET, направление счёта, скорость считывания расчёта положения, единица вывода значения скорости, функциональность поворотной оси |
| Скорость передачи данных (в бодах) | ≤ 12 MBaud |
| Заглушка шины | DIP-переключатель |
| Коммуникационный интерфейс, детальное описание | DPV0 |
| Протокол данных | PROFIBUS DP V0, PROFIBUS DP V1 + V2 |
| Доступные диагностические данные | Максимальная скорость, счётчик питания, счётчик часов работы движения, счётчик количества движения против часовой стрелки / количество движений по часовой стрелке, минимальное и максимальное рабочее напряжение |
| Электрические данные | |
| Напряжение питания | 10 V ... 32 V |
| Тип подключения | Разъем, 3 x M12, 5-контактный, осевая |
| Защита от инверсии полярности | ✔ |
| MTTFd время до опасного выхода из строя | 60 лет (EN ISO 13849-1) 1) |
| Производительность | |
| Допуски G | 0,35° (при комнатной температуре) 1) |
| Повторяющееся стандартное отклонение σ | 0,15° (при комнатной температуре) 2) |
| Разрешение макс. (максимальное количество шагов на один оборот x максимальное количество оборотов) | 14 bit x 17 bit (16.384 x 131.072) |
