| Параметр | Значение |
| Общие характеристики | |

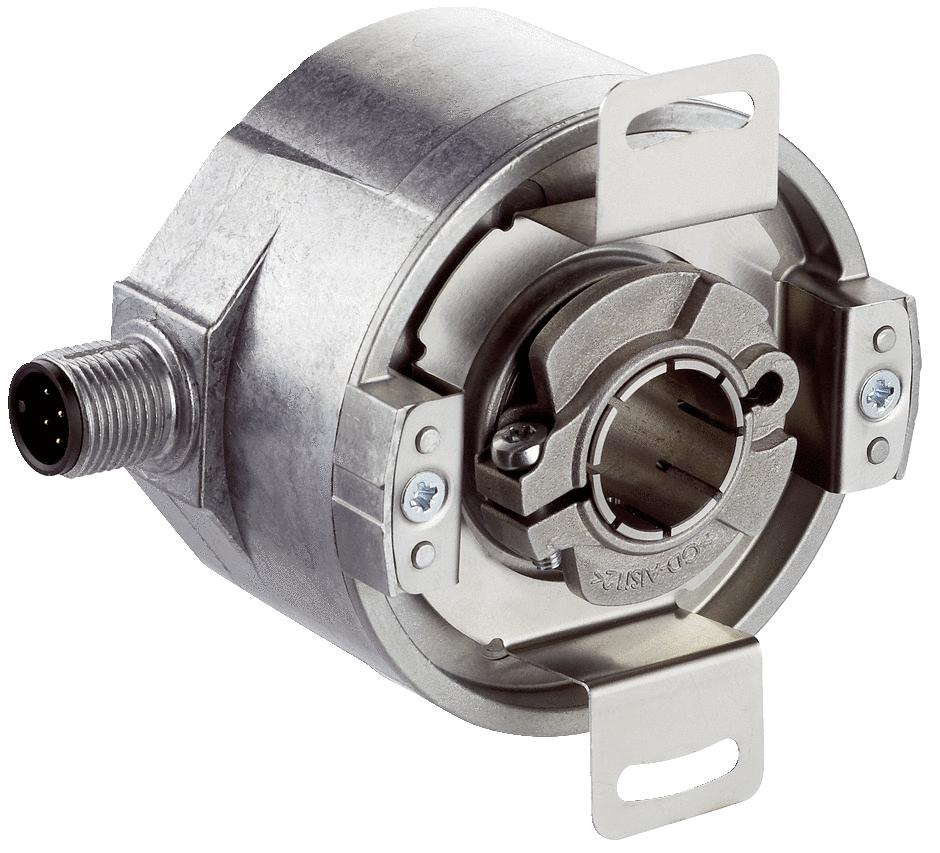

| Артикул | SFM60S-HRKT0K02 |
| Коллекция | SFS/SFM60 |
| Техпаспорт | Array |
| Классификации | |
| ECl@ss 5.0 | 27270590 |
| ECl@ss 5.1.4 | 27270590 |
| ECl@ss 6.0 | 27270590 |
| ECl@ss 6.2 | 27270590 |
| ECl@ss 7.0 | 27270590 |
| ECl@ss 8.0 | 27270590 |
| ECl@ss 8.1 | 27270590 |
| ECl@ss 9.0 | 27270590 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
| Данные окружающей среды | |
| ЭМС | По EN 61000-6-2 и EN 61000-6-3 1) |
| Тип защиты | IP65, в смонтированном состоянии (согласно IEC 60529) |
| Ударопрочность | 100 g, 6 ms (согласно EN 60068-2-27) |
| Диапазон рабочей температуры | –30 °C ... +85 °C |
| Диапазон температуры при хранении | –40 °C ... +90 °C, без упаковки |
| Диапазон частоты вибростойкости | 20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6) |
| Относительная влажность воздуха/образование конденсата | 90 %, Образование конденсата не допускается |
| Механические данные | |
| Вес | ≤ 0,25 kg |
| Размеры | См. размерный чертеж |
| Исполнение вала | Сквозной полый вал |
| Момент инерции ротора | 56 gcm² |
| Рабочая частота вращения | ≤ 6.000 min⁻¹ 1) |
| Угловое ускорение | ≤ 500.000 rad/s² |
| Рабочий крутящий момент | 0,6 Ncm (+20 °C) |
| Пусковой момент | + 0,8 Ncm (+20 °C) |
| Допустимое перемещение вала элемента привода, статическое | ± 0,3 mm радиальная ± 0,5 mm осевая |
| Допустимое перемещение вала элемента привода, динамическое | ± 0,1 mm радиальная ± 0,1 mm осевая |
| Срок службы шарикоподшипников | 3,6 x 10^9 оборотов |
| Тип фланца / статорная муфта | Статорная муфта |
| Диаметр вала | 14 mm |
| Материал, вал | Нержавеющая сталь |
| Материал, фланец | Цинк, литье под давлением |
| Материал, корпус | Алюминиевое литье |
| Параметры техники безопасности | |
| Класс надежности | SIL2 (IEC 61508), SILCL2 (EN 62061) 1) |
| Категория | 3 (EN ISO 13849) |
| Максимальная частота запроса | Непрерывно (Аналоговые сигналы) |
| Уровень производительности | PL d (EN ISO 13849) 2) |
| PFH | 1,7 x 10-8 2) |
| T | 20 лет (EN ISO 13849) |
| Точность для обеспечения безопасности | ± 0,09°, при подсчёте квадранта 3) |
| Измерительный шаг для обеспечения безопасности | 0,09°, при подсчёте квадранта |
| Тестовая частота | Не требуется |
| Производительность | |
| Измерительный шаг | 0,3 ″ при интерполяции синусоидальных и косинусоидальных сигналов, например 12 бит |
| Количество абсолютно регистрируемых оборотов | 4.096 |
| Доступная область памяти | 1.792 Byte |
| Рабочая частота вращения | ≤ 6.000 min⁻¹, до возможности надежного выстраивания абсолютного положения |
| Синусоидальных/косинусоидальных периодов на один оборот | 1.024 |
| Общее количество шагов | 134.217.728 |
| Интегральная нелинейность | Typ. ± 45 ″, Допуски при обработке синусоидальных/косинусоидальных сигналов, при ненагруженной статорной муфте |
| Дифференциальная нелинейность | ± 7 ″, Нелинейность синусоидального/косинусоидального периода |
| Интерфейсы | |
| Интерфейс связи | HIPERFACE® |
| Тип кодирования для абсолютного значения | Двоичный |
| Кривая кода | С возрастанием, При повороте вала по часовой стрелке, если смотреть в направлении A (см. размерный чертеж) |
| Электрические данные | |
| Напряжение питания | 7 V DC ... 12 V DC |
| Рекомендуемое напряжение питания | 8 V DC |
| Тип подключения | Кабель, 8 жил, радиальная, 1,5 m |
| Потребление тока | < 80 mA (без нагрузки) |
| Частота выхода синусоидальных/косинусоидальных сигналов | ≤ 200 kHz |
