| Параметр | Значение |
| Общие характеристики | |

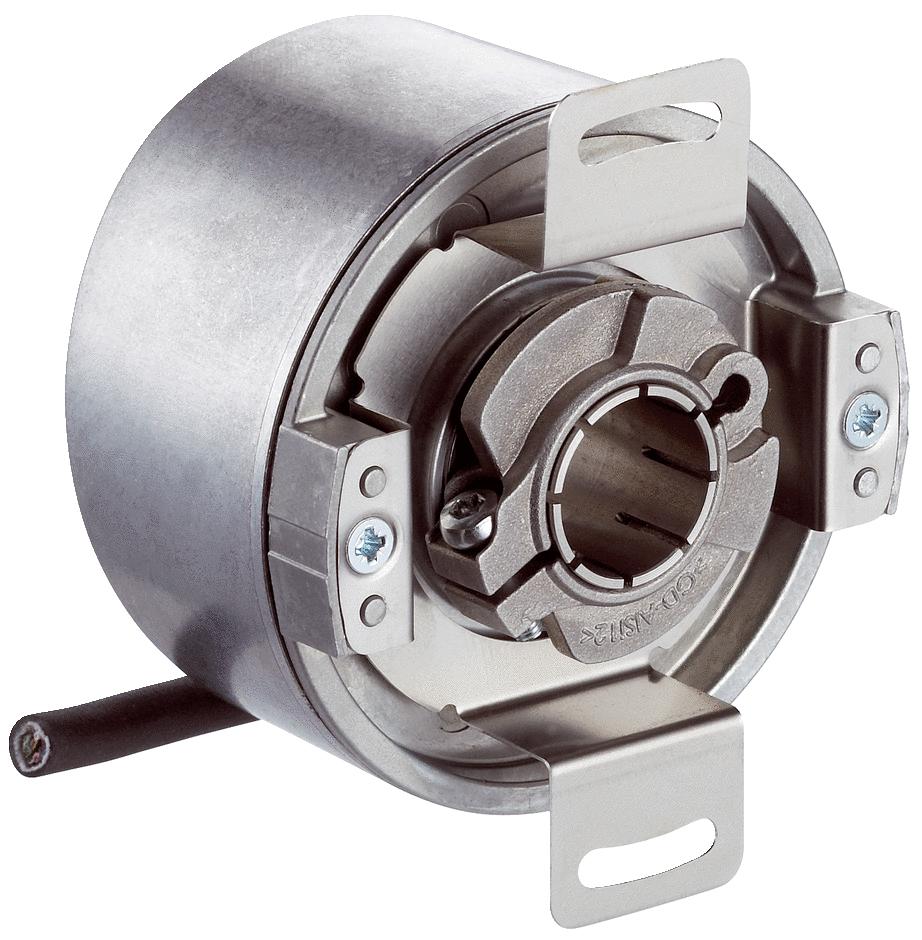

| Артикул | SEK37-HFB0-K02 |
| Коллекция | SEK/SEL37 |
| Техпаспорт | Array |
| Классификации | |
| ECl@ss 5.0 | 27270590 |
| ECl@ss 5.1.4 | 27270590 |
| ECl@ss 6.0 | 27270590 |
| ECl@ss 6.2 | 27270590 |
| ECl@ss 7.0 | 27270590 |
| ECl@ss 8.0 | 27270590 |
| ECl@ss 8.1 | 27270590 |
| ECl@ss 9.0 | 27270590 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
| Данные окружающей среды | |
| ЭМС | По EN 61000-6-2 и EN 61000-6-3 1) |
| Тип защиты | IP20, во встроенном состоянии, при вставленном ответном штекере и закрытой крышке (согласно IEC 60529) |
| Ударопрочность | 100 g, 10 ms, 10 ms (согласно EN 60068-2-27) |
| Диапазон рабочей температуры | –40 °C ... +115 °C |
| Диапазон температуры при хранении | –50 °C ... +125 °C, без упаковки |
| Диапазон частоты вибростойкости | 50 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6) |
| Относительная влажность воздуха/образование конденсата | 90 %, Образование конденсата не допускается |
| Механические данные | |
| Вес | ≤ 0,05 kg |
| Размеры | См. размерный чертеж |
| Исполнение вала | Конический вал |
| Момент инерции ротора | 1 gcm² |
| Рабочая частота вращения | 12.000 min⁻¹, 12.000 U/min |
| Угловое ускорение | ≤ 500.000 rad/s² |
| Допустимое радиальное перемещение вала | ± 0,15 mm |
| Допустимое осевое перемещение вала | ± 0,3 mm |
| Производительность | |
| Измерительный шаг | 20 ″ при интерполяции синусоидальных и косинусоидальных сигналов, например 12 бит |
| Количество абсолютно регистрируемых оборотов | 1 |
| Доступная область памяти | 1.792 Byte |
| Рабочая частота вращения | ≤ 6.000 min⁻¹, до возможности надежного выстраивания абсолютного положения |
| Синусоидальных/косинусоидальных периодов на один оборот | 16 |
| Общее количество шагов | 512 |
| Интегральная нелинейность | ± 288 Winkelsekunden, Допуски при обработке синусоидальных/косинусоидальных сигналов, типичные значения при номинальном положении ± 0,1 мм и +20 °C |
| Дифференциальная нелинейность | ± 144 ″, Нелинейность синусоидального/косинусоидального периода, типичные значения при номинальном положении ± 0,1 мм и +20 °C |
| Максимальное количество шагов на один оборот | 512 через RS 485 |
| Интерфейсы | |
| Интерфейс связи | HIPERFACE® |
| Тип кодирования для абсолютного значения | Двоичный |
| Кривая кода | С возрастанием, при вращении вала. По часовой стрелке, если смотреть в направлении A (см. размерный чертеж)., При повороте вала по часовой стрелке, если смотреть в направлении A (см. размерный чертеж) |
| Электрические данные | |
| Напряжение питания | 7 V DC ... 12 V DC |
| Рекомендуемое напряжение питания | 8 V DC |
| Тип подключения | Разъем, 8-контактный, радиальная |
| Потребление тока | < 50 mA 1) |
