| Параметр | Значение |
| Общие характеристики | |

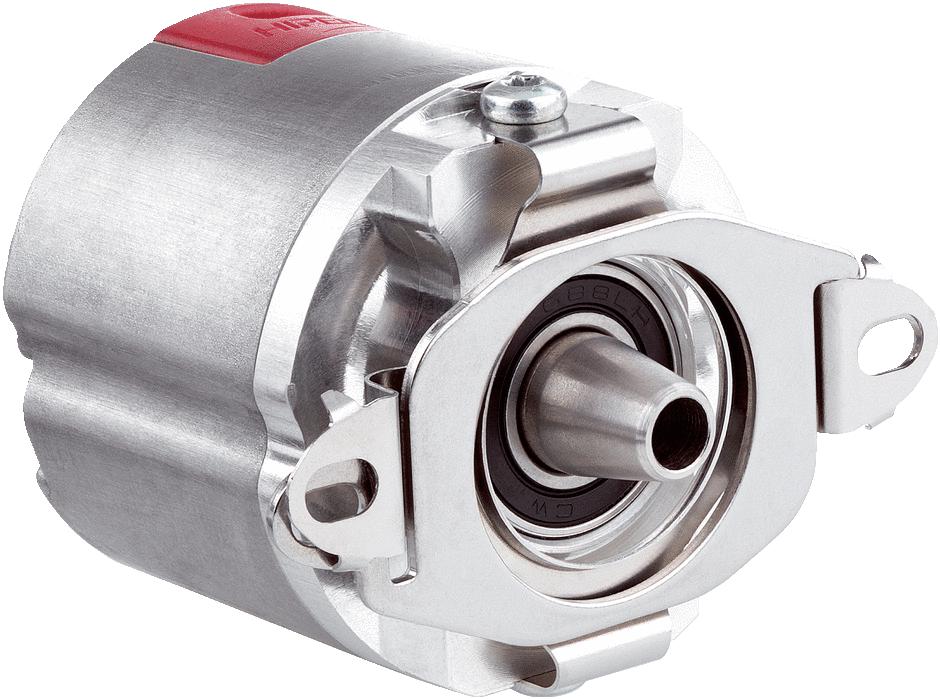

| Артикул | EKS36-2KF0A0S13 |
| Коллекция | EKS/EKM36 |
| Техпаспорт | Array |
| Классификации | |
| ECl@ss 5.0 | 27270590 |
| ECl@ss 5.1.4 | 27270590 |
| ECl@ss 6.0 | 27270590 |
| ECl@ss 6.2 | 27270590 |
| ECl@ss 7.0 | 27270590 |
| ECl@ss 8.0 | 27270590 |
| ECl@ss 8.1 | 27270590 |
| ECl@ss 9.0 | 27270590 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
| Данные окружающей среды | |
| ЭМС | Согласно EN 61000-6-2, EN 61000-6-4 и IEC 61326-3 2) |
| Тип защиты | IP40, при вставленном ответном штекере и закрытой крышке (согласно IEC 60529-1) 3) |
| Ударопрочность | 100 g, 6 ms (согласно EN 60068-2-27) |
| Диапазон рабочей температуры | –20 °C ... +115 °C 1) |
| Диапазон температуры при хранении | –40 °C ... +125 °C |
| Диапазон частоты вибростойкости | 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
| Механические данные | |
| Вес | 0,1 kg |
| Размеры | См. размерный чертеж |
| Исполнение вала | Конический вал |
| Момент инерции ротора | 4,5 gcm² |
| Рабочая частота вращения | ≤ 12.000 min⁻¹ |
| Угловое ускорение | ≤ 500.000 rad/s² |
| Рабочий крутящий момент | 0,2 Ncm |
| Пусковой момент | 0,3 Ncm |
| Допустимое перемещение вала элемента привода, статическое | ± 0,1 mm радиальная |
| Допустимое перемещение вала элемента привода, динамическое | ± 0,05 mm радиальная ± 0,1 mm осевая |
| Срок службы шарикоподшипников | 3,6 x 10^9 оборотов |
| Параметры техники безопасности | |
| Класс надежности | Безопасный прирост SIL2 (IEC 61508), SILCL2 (EN 62061) 1) |
| Категория | 3 (EN ISO 13849) |
| Максимальная частота запроса | 216 мкс |
| Уровень производительности | PL d (EN ISO 13849) |
| PFH | 4 x 10–8 2) |
| T | 20 лет (EN ISO 13849) |
| Тестовая частота | 1 ч |
| Разрешение для обеспечения безопасности | Канал 1 = 18 бит или 20 бит, канал 2 = 9 бит |
| MTTFd время до опасного выхода из строя | 500 лет (EN ISO 13849) |
| Производительность | |
| Системная точность | ± 120 ″ |
| Разрешение на один оборот | 18 bit |
| Количество абсолютно регистрируемых оборотов | 1 |
| Шум сигнала (σ) | ± 5 ″ (см. диаграммы «Шум сигнала» и «Демпфирование») |
| Частота вращения при включении или сбросе системы обратной связи двигателя | ≤ 6.000 min⁻¹ |
| Доступная область памяти | 8.192 Byte |
| Измерительный шаг на один оборот | 262.144 |
| Интерфейсы | |
| Интерфейс связи | HIPERFACE DSL® |
| Тип кодирования для абсолютного значения | Двоичный |
| Кривая кода | С возрастанием, при вращении вала. По часовой стрелке, если смотреть в направлении A (см. размерный чертеж). |
| Время инициализации | Max. 500 ms 1) |
| Измерение внешнего температурного сопротивления | 32-битовое значение, без знака (1 Ω) 0 ... 209.600 Ω При –40...+160 °C: NTC +- 2K; PTC +- 3K |
| Электрические данные | |
| Напряжение питания | 7 V ... 12 V |
| Рекомендуемое напряжение питания | 8 V |
| Тип подключения | Разъем, 4-контактный |
| Продолжительность включения линейной стадии импульса напряжения | Макс. 180 мс 1) |
| Потребление тока | ≤ 150 mA (см. диаграмму потребления тока) 2) |
| Частота выходного сигнала цифрового позиционного значения | 0 kHz ... 75 kHz |
| Характеристики | |
| Специальный продукт | ✔ |
| Особенности | Ёмкостное соединение с большим омическим сопротивлением между потенциалом корпуса и массой, потенциал корпуса датчика на контакте 4 штекера DSL для подключения экранированного кабеля |
| Стандартный эталонный прибор | EKS36-2KF0A018A, 1054315 |
