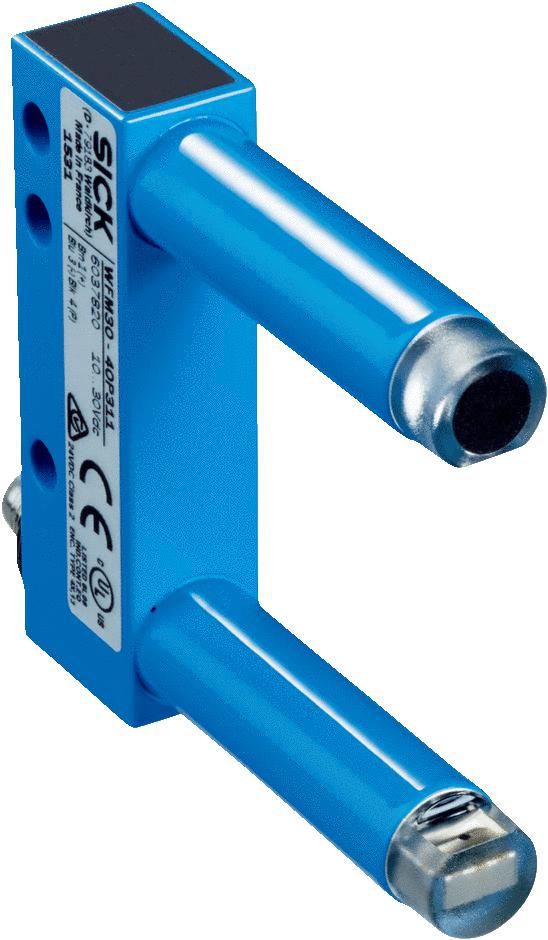

Щелевые датчики WFM

Щелевые датчики WFM
Щелевые датчики WFM

Для оформления заявки добавьте оборудование
в корзину и сформируйте заказ

артикул: WFM30-40N311
Под заказ
Запрос цены

Доставка в любой регион России транспортной
компанией на Ваш выбор

Параметр Значение
Общие характеристики
Артикул WFM30-40N311
Коллекция WFM
Техпаспорт Array
Характеристики
Размеры (Ш x В x Г) 10 mm x 50 mm x 59,5 mm
Форма корпуса (выход света) Вилочная форма
Минимальный размер детектируемого объекта (MDO) 0,8 mm
Источник света Светодиод, Видимый красный свет
Настройка Отсутствует
Функция выходного сигнала СВЕТЛО
Принцип действия Принцип оптического обнаружения
Ширина щели 30 mm
Глубина щели 42 mm
Механика/электроника
Напряжение питания 10 V DC ... 30 V DC 1)
Остаточная пульсация < 10 % 2)
Потребление тока < 20 mA 3)
Частота переключения 4 kHz 4)
Оценка 125 µs 5)
Переключающий выход NPN
Тип переключения СВЕТЛО
Выходной ток I 100 mA
Тип подключения Разъем M8, 3-конт.
Класс защиты III 6)
Схемы защиты

Uв-подключения с защитой от переполюсовки

Выход Q с защитой от короткого замыкания

Подавление импульсных помех

Тип защиты IP67
Вес Ок. 80 g ... 190 g 7)
Материал корпуса Алюминий
Время инициализации 140 ms
Дискретный выход (напряжение)

PNP: HIGH = UV– ≤ 1,5/LOW = 0 В

NPN: HIGH = ок. UV/LOW ≤ 1,5 В

Стабильность времени отклика ± 15 µs
Нечувствительность ко внешним источникам света Солнечный свет: ≤ 10.000 lx
Данные окружающей среды
Диапазон температур при работе –10 °C ... +60 °C 1)
Диапазон температур при хранении –40 °C ... +80 °C
Устойчивость к сотрясениям Согласно EN 60068-2-27
№ файла UL NRKH.E191603 & NRKH7.E191603
Классификации
ECl@ss 5.0 27270909
ECl@ss 5.1.4 27270909
ECl@ss 6.0 27270909
ECl@ss 6.2 27270909
ECl@ss 7.0 27270909
ECl@ss 8.0 27270909
ECl@ss 8.1 27270909
ECl@ss 9.0 27270909
ETIM 5.0 EC002720
ETIM 6.0 EC002720
UNSPSC 16.0901 39121528
Интерфейсы
Функции IO-Link
Расширенные функции
Полевая шина, промышленная шина -
Тип интеграции в шину -
