| Параметр | Значение |
| Общие характеристики | |

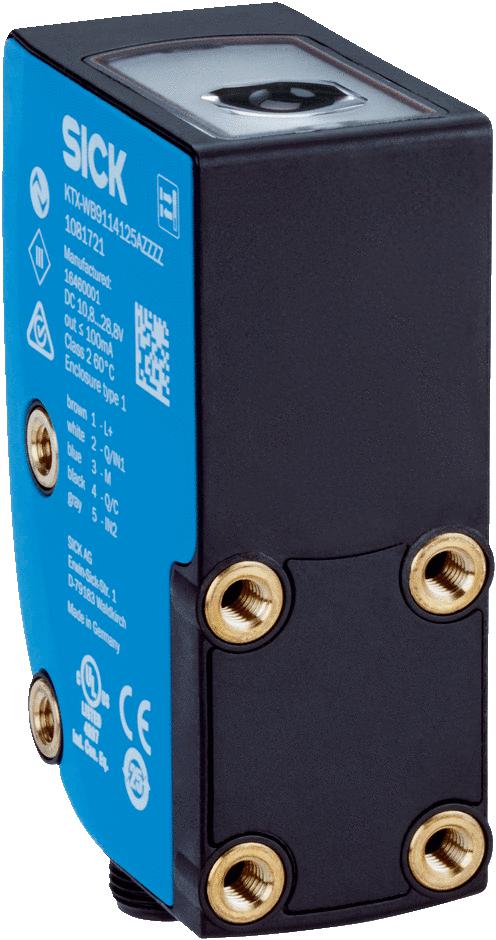

| Артикул | KTX-WBN114125AZZZZ |
| Коллекция | KTX Prime |
| Техпаспорт | Array |
| Характеристики | |
| Специальные случаи применения | Color Sequence |
| Тип устройства | Стандарт |
| Размеры (Ш x В x Г) | 30 mm x 53 mm x 78,5 mm |
| Форма корпуса (выход света) | Прямоугольный |
| ИСТОЧНИК ИЗЛУЧЕНИЯ | Светодиод, RGB 1) |
| Длина волны | 470 nm, 525 nm, 625 nm |
| Метод настройки | N-точечное обучение, 2-точечное обучение, динамическое обучение, авторежим |
| Время задержки | Регулируется |
| Особые свойства | - |
| Состояние при поставке | Обучение n-точки |
| Предварительная настройка | Отсутствует |
| Дистанция обнаружения | 13 mm |
| Допуск области сканирования | ± 5 mm |
| Источник света | Длинная сторона устройства |
| Размер светового пятна | 0,9 mm x 3,8 mm |
| Положение светового пятна | Продольно 2) |
| Фильтрация приема | Отсутствует |
| Функция выходного сигнала | СВЕТЛО/ТЕМНО |
| Механика/электроника | |
| Напряжение питания | 10,8 V DC ... 28,8 V DC 1) |
| Остаточная пульсация | ≤ 5 Vss 2) |
| Потребление тока | < 100 mA 3) |
| Частота переключения | 11,5 kHz 4) 5) |
| Оценка | 42 µs 6) 7) |
| Неустойчивость | 21 µs 8) |
| Переключающий выход | PUSH/PULL |
| Выходной ток I | 100 mA 9) |
| Вход, вход гашения (AT) | Погашено: U = 10 В ... < Uv |
| Вход, светло/темно (L/D) | Светло: U = 10 В ... < Uv |
| Время накопления (ET) | 25 мс, энергонезависимое сохранение |
| Тип подключения | Разъем M12, 5-конт. |
| Класс защиты | III |
| Схемы защиты | Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех |
| Тип защиты | IP67 |
| Вес | 94 g |
| Материал корпуса | Пластик, VISTAL® |
| Дискретный выход (напряжение) | Push/Pull: HIGH = UV - 3 В / LOW ≤ 3 В |
| Вход, настройка (ET) | Настройка: U = 10 В ... < UV |
| Вход, точно/грубо (F/C) | Грубо: U = 10 В ... < Uv |
| Материал, оптика | Пластик, PMMA |
| Данные окружающей среды | |
| Диапазон температур при работе | –20 °C ... +60 °C |
| Диапазон температур при хранении | –25 °C ... +75 °C |
| Устойчивость к сотрясениям | Согласно IEC 60068-2-27 (30 г/11 мс) |
| № файла UL | E181493 |
| Классификации | |
| ECl@ss 5.0 | 27270906 |
| ECl@ss 5.1.4 | 27270906 |
| ECl@ss 6.0 | 27270906 |
| ECl@ss 6.2 | 27270906 |
| ECl@ss 7.0 | 27270906 |
| ECl@ss 8.0 | 27270906 |
| ECl@ss 8.1 | 27270906 |
| ECl@ss 9.0 | 27270906 |
| ETIM 5.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| UNSPSC 16.0901 | 39121528 |
| Интерфейс связи | |
| Интерфейс связи | IO-Link V1.1 |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
| Время цикла | 2,3 ms |
| Длина технологических данных | 16 Bit |
| Структура технологических данных | Бит 0 = дискретный сигнал QL1 Бит 1 = пустой Бит 2 = сигнал тревоги качества процесса Бит 3 ... 5 = излучаемый цвет Бит 6 ... 15 = измеряемое значение излучаемого цвета |
