| Параметр | Значение |
| Общие характеристики | |
| Артикул | KTM-WP1A7A2V |

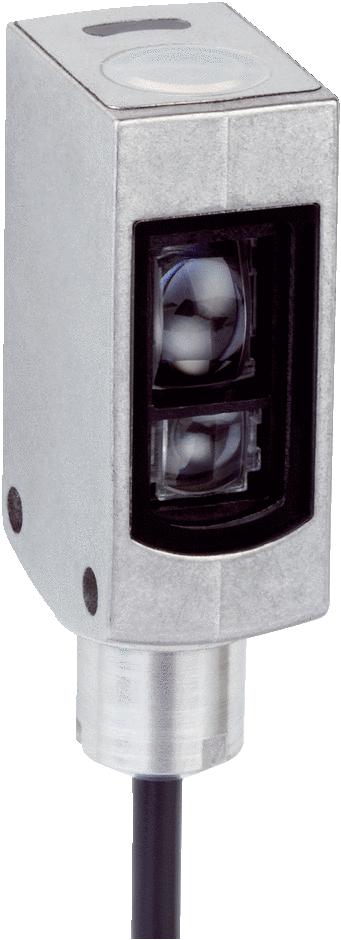

| Коллекция | KTM Prime |
| Техпаспорт | Array |
| Характеристики | |
| Размеры (Ш x В x Г) | 15,25 mm x 48,6 mm x 22,2 mm |
| Форма корпуса (выход света) | Прямоугольный |
| ИСТОЧНИК ИЗЛУЧЕНИЯ | Светодиод, RGB 1) |
| Длина волны | 470 nm, 525 nm, 625 nm |
| Метод настройки | 2-точечная настройка статическая/динамическая + близость метки |
| Дистанция обнаружения | 11 mm |
| Допуск области сканирования | ± 3 mm |
| Размер светового пятна | 1,5 mm x 6,5 mm |
| Положение светового пятна | Продольно 2) |
| Настройка | Кнопка настройки |
| Функция выходного сигнала | СВЕТЛО/ТЕМНО |
| Механика/электроника | |
| Напряжение питания | 12 V DC ... 24 V DC 1) |
| Остаточная пульсация | ≤ 5 Vss 2) |
| Потребление тока | < 50 mA 3) |
| Частота переключения | 15 kHz 4) |
| Оценка | 35 µs 5) |
| Неустойчивость | 15 µs |
| Переключающий выход | PNP |
| Тип переключения | СВЕТЛО/ТЕМНО |
| Выходной ток I | 50 mA 6) |
| Время накопления (ET) | 28 мс, энергонезависимое сохранение |
| Тип подключения | Кабель с разъемом M12, 4-конт., 0,2 m |
| Класс защиты | III |
| Схемы защиты | Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех |
| Тип защиты | IP67 IP69K IP67, IP69K |
| Вес | 40 g |
| Материал корпуса | Нержавеющая сталь, Нержавеющая сталь 316L |
| Дискретный выход (напряжение) | PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В |
| Вход, статическое обучение (ET) | PNP: Teach: U = 10,8 V ... < UV Работа: U < 2 В или открыто |
| Данные окружающей среды | |
| Диапазон температур при работе | –30 °C ... +70 °C 1) –30 °C ... +60 °C |
| Диапазон температур при хранении | –30 °C ... +75 °C |
| Устойчивость к сотрясениям | Согласно IEC 60068 |
| № файла UL | NRKH.E348498 |
| Классификации | |
| ECl@ss 5.0 | 27270906 |
| ECl@ss 5.1.4 | 27270906 |
| ECl@ss 6.0 | 27270906 |
| ECl@ss 6.2 | 27270906 |
| ECl@ss 7.0 | 27270906 |
| ECl@ss 8.0 | 27270906 |
| ECl@ss 8.1 | 27270906 |
| ECl@ss 9.0 | 27270906 |
| ETIM 5.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| UNSPSC 16.0901 | 39121528 |
| Интерфейс связи | |
| Интерфейс связи | IO-Link V1.1 |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
| Время цикла | 2,3 ms |
| Длина технологических данных | 16 Bit |
| Структура технологических данных А | Бит 0 ... 2 = излучаемый цвет Бит 3 ... 12 = измеряемое значение RGB Бит 13 … 15 = пустой |
| Структура технологических данных В | Бит 0 = дискретный сигнал QL1 Бит 1 ... 10 = измеряемое значение излучаемого цвета |
| Структура технологических данных С | Бит 0 = дискретный сигнал QL1 Бит 1 = сигнал тревоги качества процесса Бит 2 = требуется Teach Бит 3 = проводится Teach Бит 4 ... 15 = пустой |
