| Параметр | Значение |
| Общие характеристики | |

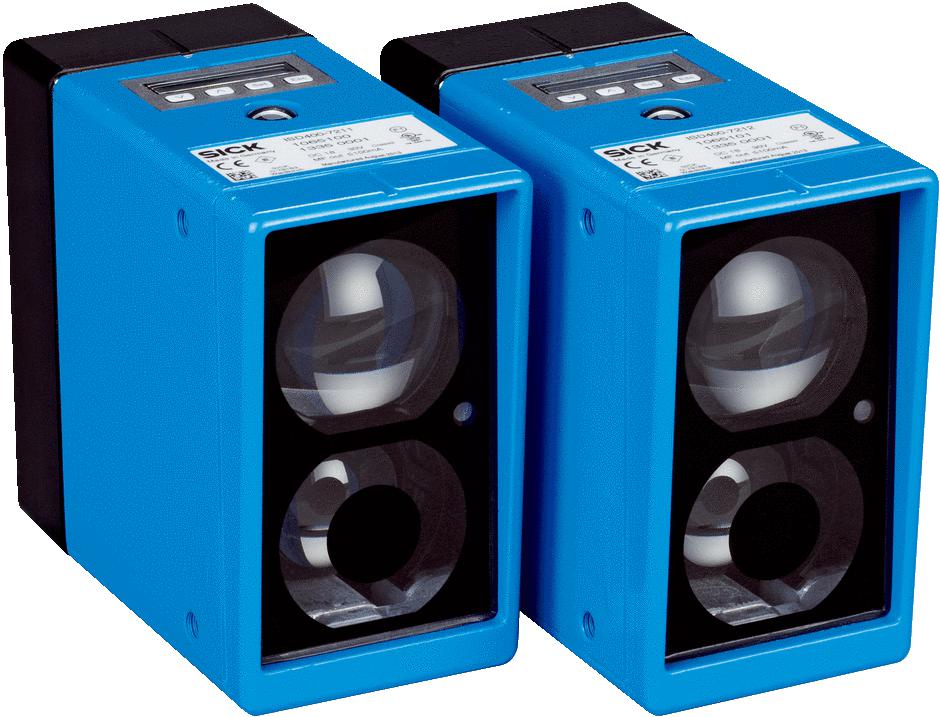

| Артикул | ISD400-7312 |
| Коллекция | ISD400 |
| Техпаспорт | Array |
| Механика/электроника | |
| Тип подключения | 1 разъем Ethernet M12, 4-конт., D-кодир. 1 штекер питания M12, 4-конт., A-кодир. |
| Класс защиты | III |
| Тип защиты | IP65 |
| Вес | Ок. 800 g |
| Материал корпуса | AlSi12 |
| Напряжение питания U | Пост. ток 18 V ... 30 V |
| Потребляемая мощность | ≤ 3,6 W 1) 2) |
| Частота | F2 |
| Данные окружающей среды | |
| Диапазон температур при хранении | –40 °C ... +75 °C |
| Рабочий диапазон температур | –20 °C ... +55 °C –40 °C ... +75 °C, Работа с охлаждающим корпусом |
| Электромагнитная совместимость (ЭМС) | EN 61000-6-2, EN 61000-6-4 1) |
| Макс. отн. влажность воздуха (без образования конденсата) | 90 %, без образования конденсата |
| Классификации | |
| ECl@ss 5.0 | 19039001 |
| ECl@ss 5.1.4 | 19039001 |
| ECl@ss 6.0 | 19179090 |
| ECl@ss 6.2 | 19179090 |
| ECl@ss 7.0 | 19179090 |
| ECl@ss 8.0 | 19179090 |
| ECl@ss 8.1 | 19179090 |
| ECl@ss 9.0 | 19179090 |
| ETIM 5.0 | EC000515 |
| ETIM 6.0 | EC000515 |
| UNSPSC 16.0901 | 43201404 |
| Интерфейсы | |
| Цифровой выход | 1 1)Двухтактный режим: PNP/NPNВыход активен при НИЗКОМ или ВЫСОКОМ уровнеПредупреждающие сообщения о старении лазера, превышении или снижении допустимых пределов внутренней температуры устройства, обрыве оптического пути, если кабель Ethernet не подключён, при недостижении значения уровнем приёма требуемой величины, если лазер не готов к работе, при включении нагрева. |
| Ethernet | ✔100 Mbit/s |
| Цифровой вход | Uv: передатчик деактивирован |
| Производительность | |
| ИСТОЧНИК ИЗЛУЧЕНИЯ | Лазер, красный (660 nm) Лазер, инфракрасный (785 nm) |
| Класс лазера | 1M (IEC 60825-1:2014, EN 60825-1:2014) |
| Тип. размер светового пятна (расстояние) | 1,75 m (на расст. 100 м) |
| Дальность передачи | 0,2 m ... 200 m |
| Угол раскрытия | 1° (Передатчик) 1,5° (Приемник) |
| Общие указания | |
| Примечание | Для создания канала передачи данных требуется пара устройств, одно из которых имеет частоту F1 (ISD400-7xx1), а второе частоту F2 (ISD400-7xx2). Передача без жесткой привязки к протоколу позволяет использовать самые разные протоколы технологии Ethernet (PROFINET, PROFIsafe, EtherNet/IP, EtherCAT, TCP/IP и др.). |
