| Параметр | Значение |
| Общие характеристики | |

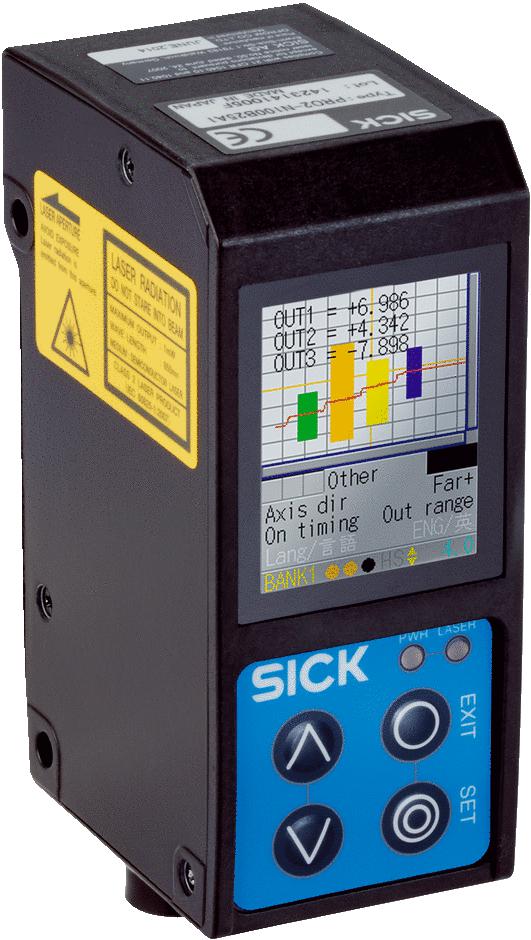

| Артикул | PRO2-N100B25A1 |
| Коллекция | Profiler |
| Техпаспорт | Array |
| Механика/электроника | |
| Тип подключения | Розетка, HRS, 12-контактная (ввод/вывод, питание) |
| Класс защиты | III |
| Тип защиты | IP67 |
| Вес | Ок. 300 g |
| Материал корпуса | Цинковое литье под давлением |
| Напряжение питания U | DC 12 В (–5 %) ... DC 24 В (+10 %) 1) |
| Индикация | 2 LEDs (Рабочее состояние, Лазер включен/выключен) Точечно-матричный дисплей |
| Потребляемая мощность | ≤ 180 mA |
| Габариты | 40 mm x 60 mm x 94,5 mm |
| Время на разогрев | ≤ 30 min |
| Материал переднего окна | Polycarbonat (PC) |
| Данные окружающей среды | |
| Диапазон температур при хранении | –20 °C ... +60 °C |
| Виброустойчивость | 10 Hz ... 55 Hz (амплитуда 1,5 мм, оси x, y, z по 2 часа каждая) |
| Рабочий диапазон температур | –10 °C ... +40 °C, Рабочая температура UВ = 24 В |
| Ударопрочность | 50 G (оси x, y, z по 3 раза каждая) |
| Температурный дрейф | ± 0,05 % FS/K (FS = Full Scale = диапазон измерения датчика) |
| Тип. невосприимчивость к постороннему свету | Искусственное освещение: ≤ 3.000 lx Солнечный свет: ≤ 10.000 lx |
| Макс. отн. влажность воздуха (без образования конденсата) | 85 % |
| Классификации | |
| ECl@ss 5.0 | 27270801 |
| ECl@ss 5.1.4 | 27270801 |
| ECl@ss 6.0 | 27270801 |
| ECl@ss 6.2 | 27270801 |
| ECl@ss 7.0 | 27270801 |
| ECl@ss 8.0 | 27270801 |
| ECl@ss 8.1 | 27270801 |
| ECl@ss 9.0 | 27270801 |
| ETIM 5.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| UNSPSC 16.0901 | 41111613 |
| Производительность | |
| Оценка | ≥ 5 ms 5) |
| Объект измерения | Естественные объекты |
| Точность воспроизведения | 25 µm, направление х 1) 2) 2 µm, направление z |
| Точность | Направление х ± 850 µm ... 1.350 µm Направление z ± 500 µm |
| Доп. функция | Таймер (задержка включения/выключения, программируемый интервальный таймер, состояние выкл), Усреднение 1 ... 1.023, Чувствительность (регулируемая), Измерительные функции (сечение, высшая точка, низшая точка, ширина, положение высшей точки, положение низшей точки, положение кромки, подсчет кромок, наклон, площадь, длина, диаметр) |
| ИСТОЧНИК ИЗЛУЧЕНИЯ | Лазер, красный |
| Класс лазера | 2, соответствует 21 CFR 1040.10 и 1040.11, за исключением различий согласно «Laser Notice № 50» от 24 июня 2007 г. (IEC 60825-1:2014, EN 60825-1:2014) 6) |
| Тип. размер светового пятна (расстояние) | 0,3 mm x 32 mm |
| Диапазон измерения | 75 mm ... 125 mm |
| Линейность | Направление х ± 170 µm ... ± 270 µm 3) 4) Направление z ± 50 µm |
| Ширина диапазона измерения (при расстоянии измерения) | 17 mm (75 mm) 22 mm (100 mm) 27 mm (125 mm) |
| Интерфейсы | |
| Цифровой выход | 3NPN≤ 100 mA |
| Аналоговый выход | 1Токовый выход4 mA ... 20 mA, ≤ 300 Ω 1) |
| Последовательный | ✔ , RS-4859,6 kbit/s ... 4 Mbit/s, полудуплекс |
| Внешний вход | Возможности выбора: банк памяти, триггер, удержание, сброс, лазер выкл и смещение |
