| Параметр | Значение |
| Общие характеристики | |
| Артикул | OD85-20T1 |
| Коллекция | OD Max |
| Техпаспорт | Array |
| Механика/электроника | |
| Тип подключения | Кабель длиной 0,5 м с коннектором 1) 2) |
| Класс защиты | III |
| Тип защиты | IP67 |
| Вес | 250 g 3) |
| Материал корпуса | Алюминий |
| Индикация | Светодиоды, цветной 1,4''-дисплей на блоке анализа данных |
| Время на разогрев | ≤ 5 min |
| Материал переднего окна | Стекло |
| Данные окружающей среды | |
| Диапазон температур при хранении | –20 °C ... +60 °C |
| Виброустойчивость | 10 Hz ... 55 Hz (амплитуда 1,5 мм, оси x, y, z по 2 часа каждая) |
| Рабочий диапазон температур | –10 °C ... +45 °C |
| Ударопрочность | 50 G (оси x, y, z по 3 раза каждая) |
| Температурный дрейф | ± 0,01 % FS/K (FS = Full Scale = диапазон измерения датчика) |
| Тип. невосприимчивость к постороннему свету | Искусственное освещение: ≤ 3.000 lx Солнечный свет: ≤ 10.000 lx |
| Относительная влажность воздуха (без образования конденсата) | 35 % ... 85 % |
| Классификации | |
| ECl@ss 5.0 | 27270801 |
| ECl@ss 5.1.4 | 27270801 |
| ECl@ss 6.0 | 27270801 |
| ECl@ss 6.2 | 27270801 |
| ECl@ss 7.0 | 27270801 |
| ECl@ss 8.0 | 27270801 |
| ECl@ss 8.1 | 27270801 |
| ECl@ss 9.0 | 27270801 |
| ETIM 5.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| UNSPSC 16.0901 | 41111613 |
| Производительность | |
| Оценка | ≥ 0,5 ms 3) |
| Объект измерения | Естественные объекты |
| Точность воспроизведения | 5 µm 2) |
| Время вывода | ≥ 0,1 ms |
| ИСТОЧНИК ИЗЛУЧЕНИЯ | Лазер, красный |
| Класс лазера | 2 (IEC 60825-1:2014, EN 60825-1:2014) 4) |
| Тип. размер светового пятна (расстояние) | 70 µm x 290 µm (85 mm) |
| Диапазон измерения | 65 mm ... 105 mm 1) |
| Линейность | ± 40 µm 2) |
| Частота измерения | ≤ 10 kHz |
| Интерфейсы | |
| Цифровой выход | 5 1)PNP / NPN≤ 100 mA |
| Аналоговый выход | 2 1)Токовый выход4 mA ... 20 mA, ≤ 300 Ω |
| Последовательный | ✔ , RS-232Опционально через внешний блок оценки данных AOD |
| Общие указания | |
| Указание по применению | Сенсорную головку OD Max OD25-x можно использовать только в комбинации с AODG-P/N1; все другие типы (OD350-x, OD85-x, OD30-x) используются в комбинации с AOD-P/N1 |
| Характеристики | |

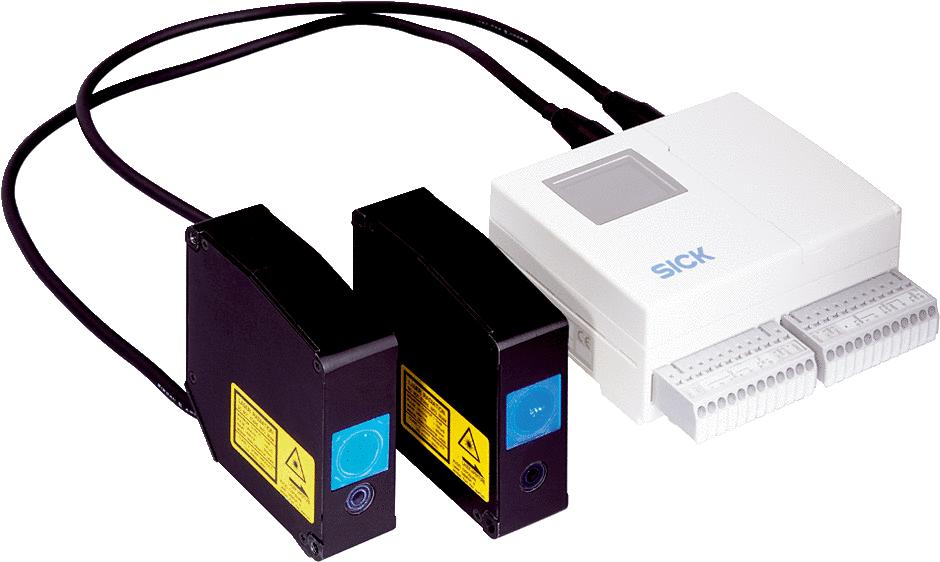

| Часть системы | Сенсорная головка |
