| Параметр | Значение |
| Общие характеристики | |

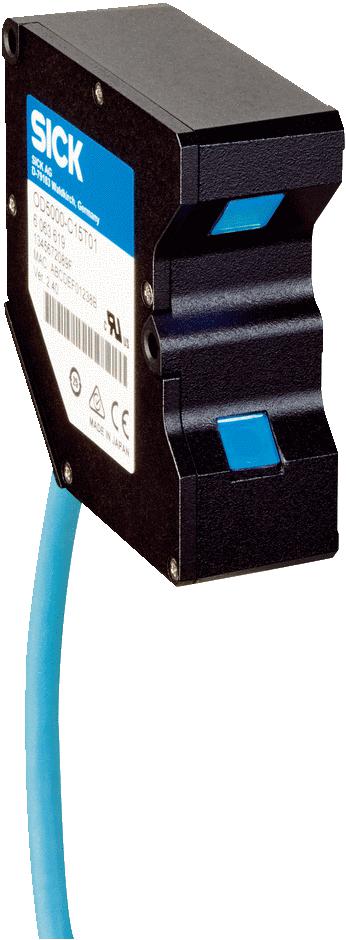

| Артикул | OD5000-C15W01 |
| Коллекция | OD5000 |
| Техпаспорт | Array |
| Механика/электроника | |
| Тип подключения | Кабель с разъемом, M12, 8-контактный, A-кодированный, 50 cm |
| Класс защиты | III (EN 50178) |
| Тип защиты | IP67 |
| Вес | 280 g |
| Материал корпуса | Алюминиевое литье |
| Напряжение питания U | Пост. ток 12 V ... 24 V, ± 10 %, включая остаточную пульсацию |
| Индикация | Светодиоды состояния |
| Потребляемая мощность | 180 mA (при 24 В) |
| Габариты | 78 mm x 75 mm x 29 mm |
| Время на разогрев | < 10 min |
| Материал переднего окна | Акриловое стекло (ПММА) |
| Данные окружающей среды | |
| Диапазон температур при хранении | –20 °C ... +60 °C |
| Виброустойчивость | EN 60068-2-6, EN 60068-2-64 |
| Рабочий диапазон температур | –10 °C ... +50 °C, Рабочая температура UВ = 24 В |
| Ударопрочность | EN 60068-2-27 |
| Температурный дрейф | ± 0,01 % FS/K при –10 °C ... +40 °C (FS = Full Scale = диапазон измерения датчика) ± 0,03 % FS/K при +40 °C ... +50 °C (FS = Full Scale = диапазон измерения датчика) |
| Тип. невосприимчивость к постороннему свету | Искусственное освещение: ≤ 3.000 lx 1) Солнечный свет: ≤ 10.000 lx |
| Относительная влажность воздуха (без образования конденсата) | 35 % ... 85 % |
| Классификации | |
| ECl@ss 5.0 | 27270801 |
| ECl@ss 5.1.4 | 27270801 |
| ECl@ss 6.0 | 27270801 |
| ECl@ss 6.2 | 27270801 |
| ECl@ss 7.0 | 27270801 |
| ECl@ss 8.0 | 27270801 |
| ECl@ss 8.1 | 27270801 |
| ECl@ss 9.0 | 27270801 |
| ETIM 5.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| UNSPSC 16.0901 | 41111613 |
| Производительность | |
| Оценка | ≥ 12,5 µs 3) 4) |
| Объект измерения | Естественные объекты |
| Точность воспроизведения | 0,01 µm 1) 2) |
| Время вывода | ≥ 0,0125 ms |
| ИСТОЧНИК ИЗЛУЧЕНИЯ | Лазер, красный |
| Класс лазера | 1 (IEC 60825-1:2014, EN 60825-1:2014) 6) |
| Тип. размер светового пятна (расстояние) | 30 µm x 1.000 µm |
| Диапазон измерения | 14 mm ... 16 mm |
| Линейность | Зеркальн. ± 1 µm, ближняя сторона Зеркальн. ± 1 µm, дальняя сторона Рассеянный не поддерживается |
| Частота измерения | ≤ 80 kHz 5) |
| Особая задача | Измерение толщины прозрачного материала |
| Измерение толщины прозрачного материала | 0,06 mm ... 0,18 mm |
| Интерфейсы | |
| Цифровой выход | 1 ... 3 1)PNP/NPN, переключаемый |
| Аналоговый выход | 1Токовый выходОпционально через блок оценки результатов AOD14 mA ... 20 mA, ≤ 300 Ω |
| PROFIBUS DP | ✔Опционально через внешний блок оценки данных AOD1 и шлюз WI180C-PB |
| Ethernet | ✔ , TCP/IP, UDP |
| Цифровой вход | In1 Может использоваться для отключения лазера, для внешнего обучения или может быть деактивирован |
