| Параметр | Значение |
| Общие характеристики | |
| Артикул | DL100-21HA2101 |

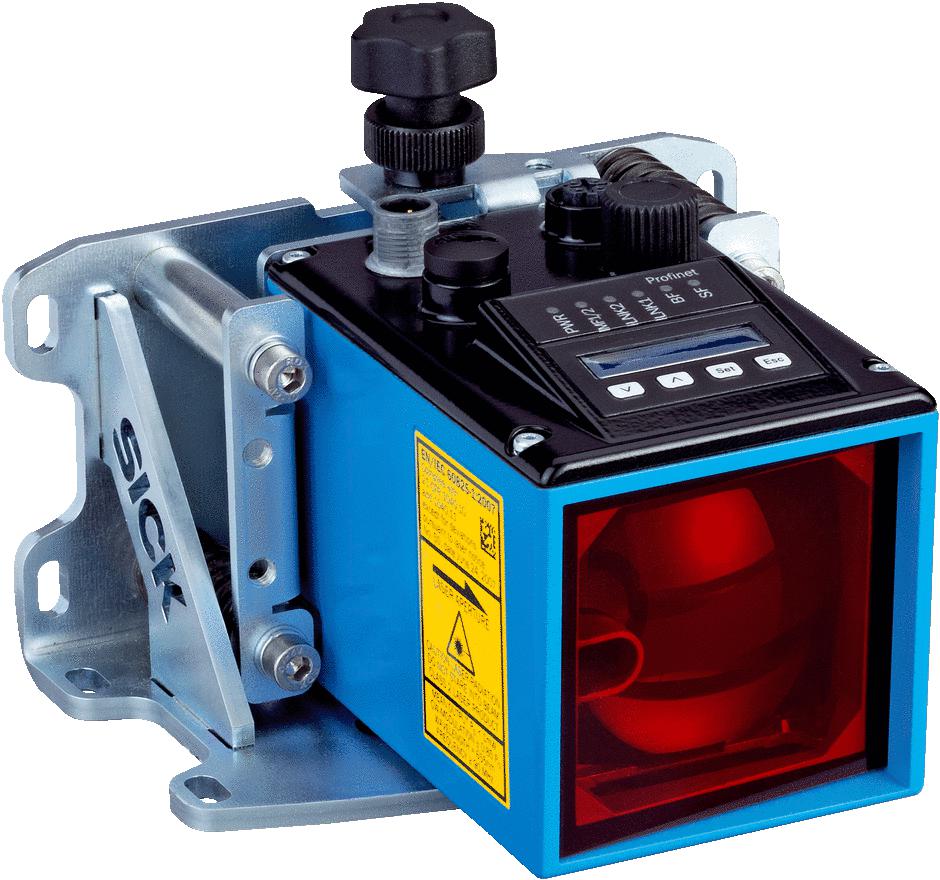

| Коллекция | Dx100 |
| Техпаспорт | Array |
| Механика/электроника | |
| Остаточная пульсация | 5 Vss 1) |
| Потребление тока | При 24 В DC < 1.000 mA |
| Тип подключения | Разъем, совместимость с M12, SPEEDCON™ |
| Класс защиты | III |
| Тип защиты | IP65 |
| Вес | Ок. 800 g ... 1.600 g 3) |
| Материал корпуса | Алюминий/цинковое литье под давлением |
| Напряжение питания U | Пост. ток 18 V ... 30 V, Предельные значения |
| Время инициализации | Typ. 1,5 s 2) |
| Индикация | 6-разрядный точечно-матричный дисплей 5 х 7, LEDs |
| Частота модуляции | Фиксированный |
| Данные окружающей среды | |
| Диапазон температур при хранении | –40 °C ... +75 °C |
| Рабочий диапазон температур | –40 °C ... +55 °C, Работа с нагревателем 2) –40 °C ... +75 °C, Работа с охлаждающим корпусом 2) |
| Электромагнитная совместимость (ЭМС) | EN 61000-6-2, EN 61000-6-4 1) |
| Влияние давления воздуха | 0,3 ppm/hPa |
| Влияние температуры | 1 ppm/K |
| Температурный дрейф | Typ. 0,1 mm/K |
| Тип. невосприимчивость к постороннему свету | ≤ 100.000 lx |
| Механическая прочность | Удар: (EN 600 68-2-27) Синус: (EN 600 68-2-6) Шум: (EN 600 68-2-64) |
| Классификации | |
| ECl@ss 5.0 | 27270801 |
| ECl@ss 5.1.4 | 27270801 |
| ECl@ss 6.0 | 27270801 |
| ECl@ss 6.2 | 27270801 |
| ECl@ss 7.0 | 27270801 |
| ECl@ss 8.0 | 27270801 |
| ECl@ss 8.1 | 27270801 |
| ECl@ss 9.0 | 27270801 |
| ETIM 5.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| UNSPSC 16.0901 | 41111613 |
| Производительность | |
| Оценка | 2 ms |
| Объект измерения | Отражатель |
| Разрешение | 0,1 мм, 0,125 мм, 1 мм, 10 мм, 100 мм |
| Точность воспроизведения | 0,5 mm 1) |
| Точность | ± 2 mm 2) |
| Время вывода | 1 ms, измерительный цикл синхронно по запросу от ПЛК |
| ИСТОЧНИК ИЗЛУЧЕНИЯ | Лазер, красный 4) |
| Класс лазера | 2, соответствует 21 CFR 1040.10 и 1040.11, за исключением различий согласно «Laser Notice № 50» от 24 июня 2007 г. (IEC 60825-1:2014, EN 60825-1:2014) |
| Тип. размер светового пятна (расстояние) | 5 мм (+ 2 мм x расстояние в м) |
| Диапазон измерения | 0,15 m ... 100 m, на отражающей пленке «Diamond Grade» |
| Макс. скорость перемещения | 15 m/s |
| Времени цикла измерения | 1 ms 3) |
| Ускорение (макс.) | ≤ 15 m/s² |
| Обогрев | ✔ |
| Интерфейсы | |
| Цифровой выход | 2 1)Двухтактный режим: PNP/NPNРасстояние: переключающий выход для дистанции; скорость: выход для скорости; обслуживание: предупреждающее сообщения о старении лазера, при недостижении значения затухания требуемой величины (например, при загрязнении, при превышении или недостижении допустимой внутренней температуры устройства, при ошибке достоверности измеренного значения, если лазер не готов к работе, при включении нагрева; лазер выкл.; предустановка≤ 100 mA 2) |
| Многофункциональный вход (MF) | 1 x MF1 3) |
| SSI | ✔ |
