| Параметр | Значение |
| Общие характеристики | |

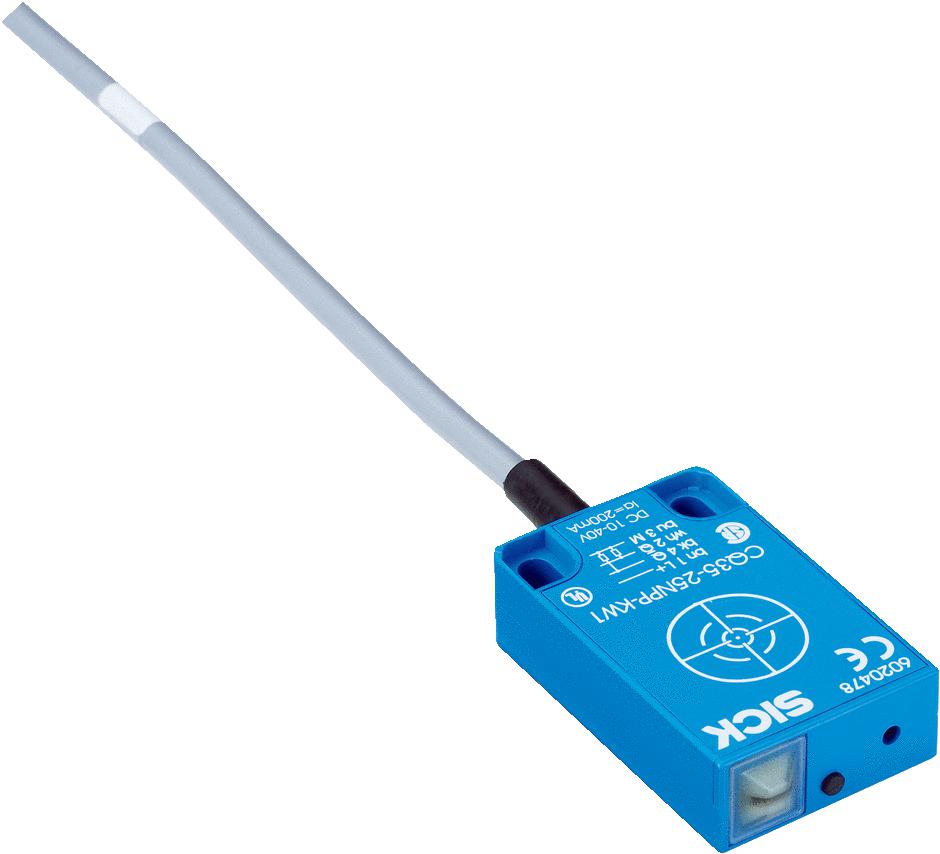

| Артикул | CQ35-25NPP-KC1 |
| Коллекция | CQ |
| Техпаспорт | Array |
| Характеристики | |
| Размеры (Ш x В x Г) | 35 mm x 69,5 mm x 15 mm |
| Настройка | Потенциометр, 270° (Чувствительность) |
| Тип корпуса | Прямоугольный |
| Расстояние срабатывания S | 4 mm ... 25 mm |
| Расстояние срабатывания обеспечено S | 18 mm |
| Частота переключения | 50 Hz |
| Тип подключения | Разъем M12, 4-конт. |
| Переключающий выход | PNP |
| Функция выхода | Комплементарный |
| Электрическое исполнение | Пост. ток, 4-проводный |
| Тип защиты | IP67 1) |
| Монтаж | С выступающей частью |
| Механика/электроника | |
| Напряжение питания | 10 V DC ... 36 V DC |
| Остаточная пульсация | ≤ 10 % 1) |
| Потребление тока | 10 mA 3) |
| Материал корпуса | Пластик, PC |
| Падение напряжения | ≤ 2,5 V DC 2) |
| Задержка готовности | ≤ 100 ms |
| Гистерезис | 4 % ... 20 % |
| Воспроизводимость | ≤ 5 % 4) 5) |
| Отклонение температуры (от S | ± 10 % |
| ЭМС | Согласно EN 60947-5-2 6) |
| Постоянный ток I | ≤ 200 mA |
| Защита от короткого замыкания | ✔ |
| Защита от инверсии полярности | ✔ |
| Подавление импульса включения | ✔ |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Диапазон температур при работе | –25 °C ... +75 °C |
| Комплект поставки | Отвёртка для регулировки потенциометра (1 шт.) |
| Материал, активная поверхность | Пластик |
| № файла UL | NRKH.E191603 |
| Классификации | |
| ECl@ss 5.0 | 27270102 |
| ECl@ss 5.1.4 | 27270102 |
| ECl@ss 6.0 | 27270102 |
| ECl@ss 6.2 | 27270102 |
| ECl@ss 7.0 | 27270102 |
| ECl@ss 8.0 | 27270102 |
| ECl@ss 8.1 | 27270102 |
| ECl@ss 9.0 | 27270102 |
| ETIM 5.0 | EC002715 |
| ETIM 6.0 | EC002715 |
| UNSPSC 16.0901 | 39122230 |
| Коэффициенты редукции | |
| Примечание | Значения являются ориентировочными и могут изменяться |
| Металл | 1 |
| Вода | 1 |
| PVC | Ок. 0,4 |
| Масло | Ок. 0,25 |
| Стекло | 0,6 |
| Керамика | 0,5 |
| Спирт | 0,7 |
| Деревообрабатывающая промышленность | 0,2 ... 0,7 |
| Указания по установке | |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| A | 35 mm |
| B | 35 mm |
